微波炉外形构造及工作原理故障的演示设计

微波炉主要由磁控管、高压变压器、高压二极管、高压电容器、门联锁开关、监控开关、冷却风扇电机和转盘电机等组成。

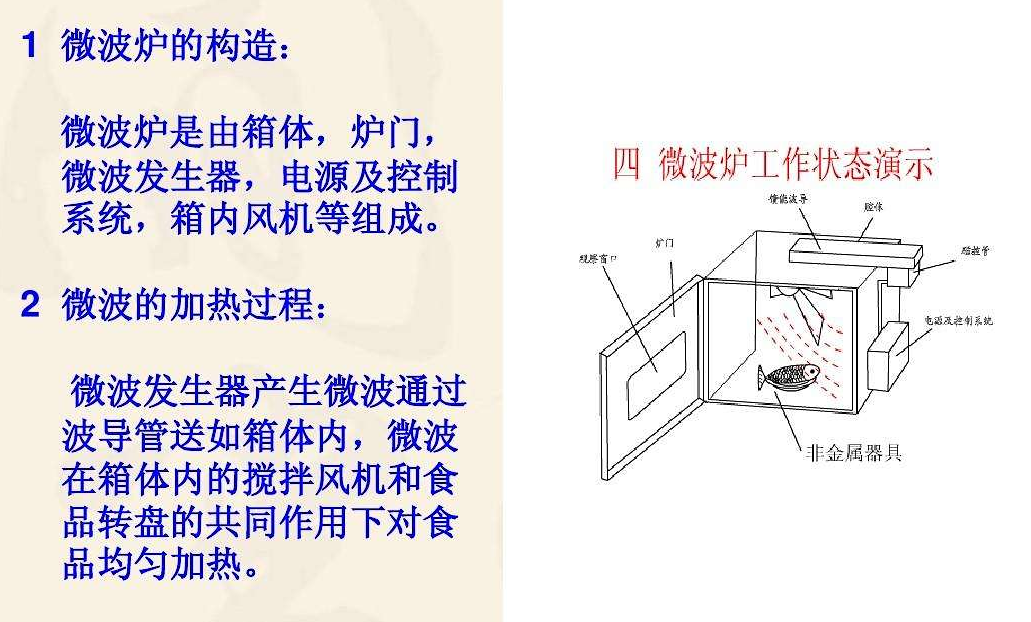

一、微波炉的基本外形和构造
1.门安全联锁开关--确保炉门打开，微波炉不能工作，炉门关上，微波炉才能工作；
2.视屏窗--有金属屏蔽层，可透过网孔观察食物的烹饪情况；
3.通风口--确保烹饪时通风良好；
4.转盘支承--带动玻璃转盘转动；
5.玻璃转盘--装好食物的容器放在转盘上，加热时转盘转动，使食物烹饪均匀；
6.控制板--控制各档烹饪；
7.炉门开关--按此开关，炉门打开。
二、微波炉的工作原理 1.微波炉利用了微波加热，微波是一种电磁波，它的频率为300~300GHZ，微波可以被富含水分的蛋白质、脂肪物质吸收，电磁能量转变为热能，而加热的物体通常有无极性分子电介质和有极性分子电介质两种物质。
2.有极性分子在微波炉的磁场中会沿着磁场有序排列，磁场方向改变，排列顺序也随之改变，这过程中就有分子的运动，运动中的分子就会把动能转化为热能。
3.大部分微波炉的频率是2450MHz，磁场方向一秒钟改变24.5亿次，足够其产生大量热量来加热食物。微波炉中的磁控管把微波发射到微波炉的各个位置，从而得到食物加热的效果。
三、微波炉维修方法与技巧
1.磁控管
方法：
1)在磁控管灯丝端子之间进行测试，电阻值应小于1Ω；
2)在任一灯丝端子和磁控管（接地）之间测试，电阻值应无穷大；如果电阻很小或为零，那么该磁控管应更换。
2.高压变压器
方法：检测三个绕组：
1)初级绕组，约1.45Ω
2)次级绕组，约112Ω
3)灯丝绕组，小于1Ω
如果所测得的读数不符合上述的数据，则高压变压器可能有故障，应进行更换。
3.高压电容器
方法：
1)需将测量仪器设在最高电阻量程；
2)正常现象：
a、测试电容器两端子，在短时间内（实跳）显示导通，然后充电后的电阻大约为10MΩ；
b、端子与外壳的电阻应无穷大；
3)不正常现象：
a、短路电容器始终导通；
b、开路电容器因其10MΩ的内阻而始终显示大约10MΩ的电阻值；
c、当高压电容器中的内部线路接线开路，就会显示一个无穷大电阻。
4、 高压二极管（又称单向二极管或高压整流器组件）
方法：
1)将仪器设置为最高电阻量程（注意：测量仪器的电池至少也必须具备6V的电压，否则在两个方向都会显示无限大电阻）。
2)正常电阻在一个方向是无穷大，在另一个方向大于100kΩ。
5.双向二极管（又称保护二极管）
方法：
1)将仪器设置为最高电阻量程；
2)断开导线，将保护二极管从电路上分离出来；
3)正常现象应该是从两个方向测试保护二极管的两端，电阻值都是无穷大。若其被损坏，将在一个或两个方向上表现出导通性。
四、微波炉维修技能实训考核装置的设计及故障排除 本实训台是根据《教育行业标准－电子技术应用专业仪器设备配备标准》，依照劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》及的教学和实训要求而研发的微波炉实验台。适合高职院校、职业学校的应用电子技术、电子电器应用与维修、电磁波等专业课程的实训教学。
1.装置特点：
1)配套性：本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。
2)实用性：本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的微波炉故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
3)综合性：实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握微波炉工作方式，提升学生的综合能力和维修技能。
2.技术性能：
1)输入电源：单相三线～220V±10%  50Hz
2)工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3)整机容量：＜300VA
4)安全保护：动作电流≤30mA、动作时间≤0.1s
5)外形尺寸：1160×730×1350mm
3.系统组成：
1)该实验设备由微波炉实物、电气控制板、实训考核系统和实验台组成。
2)微波炉实物：主要有电源部分、磁控管、炉腔、炉门四部分组成
3)电气控制板：微波炉的电气控制系统，包括微波产生电路、磁控管控制电路、状态显示电路、定时电路、安全保护电路等单元；
4)实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；
5)实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防火、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。
4.实训内容：
1)微波炉主要元器件，控制芯片，显示器件的认识与检测
2)微波炉结构的认识及拆装
3)微波炉微波产生电路的常见故障及检测维修
4)微波炉加热的原理分析及实物演示
5)微波炉控制电路及定时电路常见故障与检测维修
6)微波炉电压转换电路的常见故障及检测维修
7)微波炉保护装置的检测与维修
8)微波炉常见故障的检测及维修
9)漏电安全防护报警系统故障分析和排除
五、总结
微波炉是利用食物在微波场中吸收微波能量而使自身加热的烹饪器具。在微波炉微波发生器产生的微波在微波炉腔建立起微波电场，并采取一定的措施使这一微波电场在炉腔中尽量均匀分布，将食物放入该微波电场中，由控制中心控制其烹饪时间和微波电场强度，来进行各种各样的烹饪过程。微波炉的由于构造比较简单，维修也很简单，一般家里的微波炉坏了，都可以自己动手修理。
