晶体二极管的特性与检测实验

晶体二极管的特性与检测实验：实验目的：
   1.了解二极管外形与封装。
   2.测试二极管的伏安特性。
二、内容与步骤：
1.测正向特性，按图1-1连接电路，Pv用万用表2.5V档，二极管用2AP，电流表选用数字电流表直流档。
将RP₂和作限流用的RP₁阻值调至最大位置，稳压电源输出电压调至5V，合上开关，分别调节RP₁和RP₂，观察不同正向电压UF时流过二极管的电流和该管两端的电压PV。

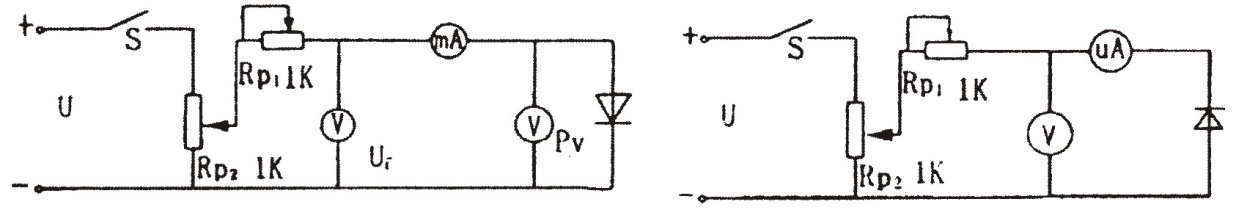

                                                   图1-1                                                                    图1-2
2.测反向特性，按图1-2连线。
从输出电压0V开始，按3V间隔调高电源电压至15V，观测不同反向电压时反向电流，UA表选量程100UA直流电表。
