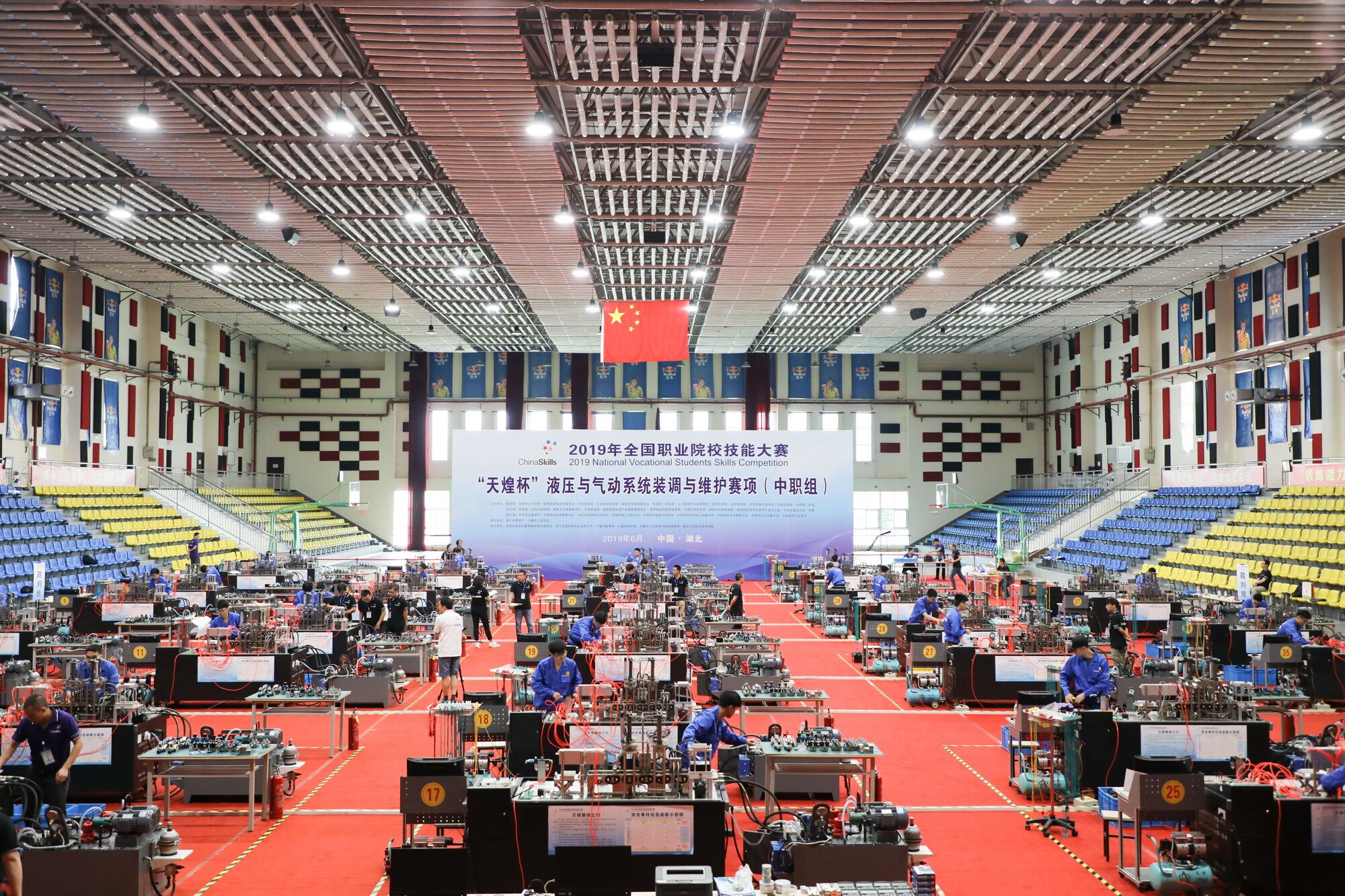

6月11日-14日,2019年全国职业院校技能大赛液压与气动系统装调与维护赛项在湖北工业职业技术学院(湖北十堰)顺利举行。为保障大赛公平、公正、公开进行,6月11日,大赛举行了赛项裁判培训会。会议结合此次比赛评分标准对具体执裁环节中的注意事项进行了说明,对裁判执裁素养提出了相关要求。此次大赛赛项竞赛时间为4小时,6月12日、13日,赛项进行了两天4个场次的激烈比拼。赛项通过工业双泵液压站的安装、调试和参数测量,到典型液压与气动系统回路的设计、安装、调试和故障分析,以及比率阀PID控制技术应用,最后完成综合自动控制系统的调试、运行、参数校对,促使参赛选手掌握液压与气动最新技术的应用能力。
赛项参赛选手140人,参赛省市达32个,各位选手发挥了各自的优势,体现了良好的职业综合能力和高超的职业技能。选手能力得到了很好的发挥,总体成绩高于往届,达到了预期的效果。最终,江苏省代表队镇江高等职业技术学校赵梓烨等14名选手获得一等奖;宁波市慈溪杭州湾中等职业学校毛锃嵩等28名选手获得二等奖;上海市代表队上海市环境学校成智磊等42名选手获得三等奖。
参赛的产品如下介绍:
产品介绍:

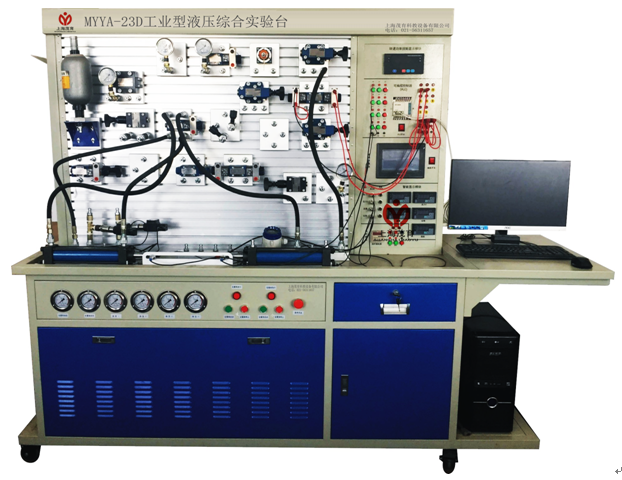

工业型液压综合实验台具有开发测试分析系统,智能化数据采集液压实验台 智能型液压综合实验装置通过对流量、压力、功率、转速、位移、时间、温度、计算机人机画面-- 计算机智能数据采集、分析、处理、--自动生产报表、曲线等一系列智能化动作后,完成各类常规的液压回路、马达、各类阀泵的动静态测试等实验。通过智能化数据采集液压实验台智能型液压综合实验装置实验,对液压系统的性能测试、智能控制、远程控制及液压系统和计算机的通讯技术得以掌握和提高。
一、技术参数:
1)
输入电源电压:三线五线AC380V±10% 50HZ;
2)
模块和元件直流电压:DC24V,4.5A,带自动短路保护功能;
3)
控制电压:安全控制电压——DC24V;
4)
使用环境:温度-10℃~+40℃相对湿度<85%(25℃)海拔<4000m(防尘防潮);
5)
产品尺寸:长×宽×高=2450mm*700mm*1850mm;
6)
总功率:<=5KW;
7)
额定压力:<=7Mpa;
8)
净重:约为295kg;
9)
液压泵组部件:(双泵组)
系统额定工作压力:6Mpa。(最大可至7Mpa)
(1)电机—泵装置(2台)
A、定量叶片泵:公称排量12mL/r,容积效率 90%;
定量叶片泵驱动电机:三相交流电压,功率2.2 KW,转速1450r/min;
配先导式溢流阀。
B、变量叶片泵:低压变量叶片泵,公称排量12mL/r,压力调节范围 4~7Mpa;
变量叶片泵电机:三相交流电压,功率1.5KW,转速 1450r/min;
(2)油箱:公称容积60L;附有液位、油温指示计,吸油、回油滤油器,安全阀等;
(3)高品质液压油:中石油32#抗磨液压油
(4)风冷却器:压力0-1.6Mpa;流量:40L;
二、主要特点:
1、液压实验台:MYYA-23D工业型液压综合实验台采用全钢框架,主材以2.0mm厚度钢板为主材,泵组封闭隐藏式设计,实验台带抽屉、存储柜和放置支架,实验平台设计有回油盘;装有带自锁结构的万向轮,方便设备的移动和定位。
2、
连接方式及密封材料:液压连接方式采用闭锁式快换接头,密封件均为进口高密封度产品,使用过程绝不漏油。
3、电气元件:电源品牌为台湾明纬,电气开关品牌为HGG海格电气,继电器组品牌为日本Omron欧姆龙,交流接触器品牌为法国施耐德SE。另配有继电器组、电磁阀电控单元、电气按钮模块和时间继电器模块,电气接入端口均附在实验台电气控制面板上,利用实验导线可在实验时方便的进行插拔连接;
4、安全性能:MYYA-23D工业型液压综合实验台带电气接地、漏电保护(漏地电流超30mA自动断电),缺相保护,直流过载保护。控制电路均为24V直流安全电压,电气导线为安全型高绝缘实验导线。
5、软件:智能化数据采集液压实验台 智能型液压综合实验装置配有3套软件,分别为:1套数据采集系统软件、和1套液压仿真
教学软件、1套组态液压回路通讯控制软件;
(软件现场提供视频演示)
6、多种控制方式:PLC控制、继电器控制、手动控制、软件控制、网络控制、触摸屏控制等多种控制方式。
三、液压综合实训装置实验项目:
