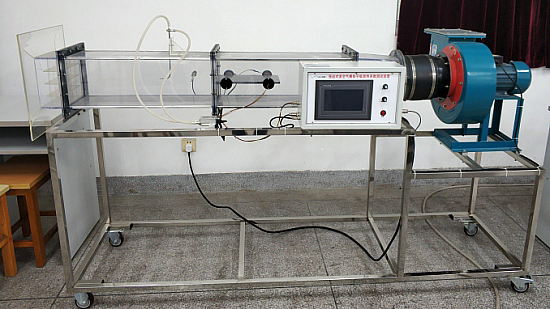

空气纵掠平板放热系数测试平台

一、MYLT-46A空气纵掠平板放热系数测试平台-实验目的：
1、了解对流换热的实验研究方法。
2、了解空气流速及平板壁面温度的测量的方法，测定空气横掠平板平均表面传热系数，根据对受强迫运动放热过程的相似分析，并将结果整理成准则关系式。
3、学习测量风速、温度、热量的基本技能。

二、技术参数：
1、工作环境：常温、常压下运行,
2、工作电源：三相五线380V±10%，50Hz，功率1500W。
3、安全保护：具有接地保护，漏电保护，过流保护。
4、外型尺寸：2100×500×1500mm。
三、主要配置及参数：
1、风道：采用矩形风道，有机玻璃材质，包括风道进口集流段、整流格栅段、风道压力和空气温度测量段、试件段、变径段（测腔体温度），测速段和风机段，风道内截面尺寸100×200mm。
2、离心风机1台：150FLJ6-2N，中压AC220V，50HZ，330W，2600r/min。
3、变频器1台：AC220V，0～50HZ变频调节风量。
4、平板试件：采用紫铜板，试件尺寸300mm*200mm*8.4mm，表面黑度ε=0.2，导热系数λ=15(W/m℃)。
5、平板加热器：云母片缠绕加热丝，上下面覆盖云母片，两块铜板将平板加热器压在中间，构成平板试件，并使用导热硅胶密封，平板试件加热功率500W。
6、PT100温度热电阻8个：显示精度0.1℃，套管8个。
7、硅胶软管测压环2个、差压传感器、毕托管1个：流量系数0.996。
8、电加热器配备电子集成固体调压模块无机调节。
9、7英寸彩色触摸式液晶显示屏，PLC：数据采集采用模拟量输入/输出模块、配备RS485连接口。实验数据处理软件：通过图形元件结合变量来采集实验数据，通过历史数据表格来记录历史数据，利用XY曲线来观察数据变化趋势。
10、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器1个、变频器控制面板1个、线槽等组成，控制箱面板采用铝质凹字技术制作。
11、不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。

---
