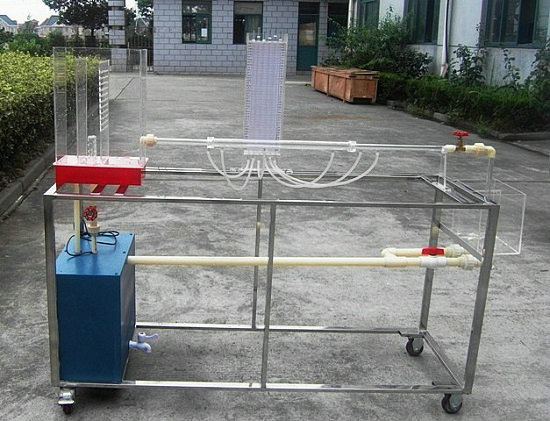

局部阻力系数测定实验台

一、MYLT-21局部阻力系数测定实验台-实验目的：
1、掌握测定管道局部水头损失系数的方法。
2、对圆管突扩突缩局部阻力系数的经验公式实验验证与分析。
3、加深对局部阻力损失机理的理解。

二、主要配置:
1、有机玻璃恒定水箱
2、局部阻力管
3、测压管
4、水泵
5、蓄水箱
6、计量水箱
7、自循环装置
8、阀门
9、不锈钢框架；
三、技术参数:
1、实验水箱是有机玻璃精制成，带有稳压溢流口。
2、水泵：功率90W，扬程：8m，额定流量：10L/min。
3、局部阻力管：φ32 mm，L=400mm；φ21 mm，L=400mm，两点测压点的距离为200mm。
4、蓄水箱是由PVC板制做而成。
5、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
6、测压管：φ8×600mm透明有机玻璃管。
7、框架为不锈钢，结构紧凑，外形美观，流程简单，操作方便。
8、外形尺寸：1500×450×1500mm。

---
