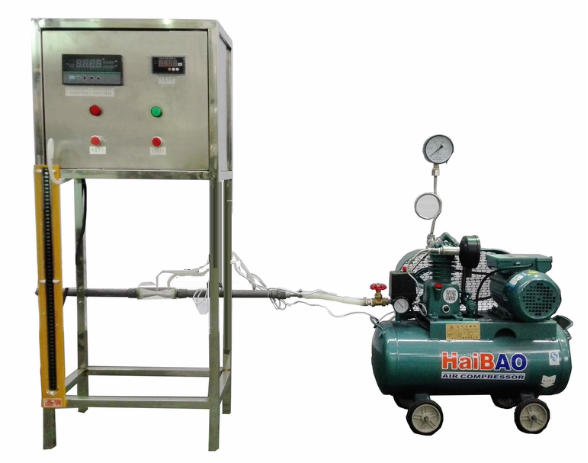

活塞式压气机性能实训装置

MYCN-21 活塞式压气机性能实训装置了解活塞式压气机的工作原理和构造；根据实验测量的数据，掌握计算理论轴功率、等温压缩轴功率、压气机效率和容积效率的方法；分析影响压气机性能的因素。

一、实验目的：
1、了解活塞式压气机的工作原理和构造。
2、根据实验测量的数据，掌握计算理论轴功率、等温压缩轴功率、压气机效率和容积效率的方法；分析影响压气机性能的因素。
二、主要配置：
1、单缸活塞式压缩机，
2、电动机0.75KW，
3、电动机支撑装置，
4、称重传感器测量电动机力矩，数显电动机转速表，
5、文丘里流量计及差压传感器，
6、缸体压力表，罐体压力表，
7、各点温度由PT100铂电阻测试，
8、电动机的转速用变频器调节，
9、数显8路万能信号输入巡检仪测量显示电动机扭矩g、电动机转速n/h、缸体压力和罐体压力Pa、出口流量m3/h、各点温度℃
三、技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率750W。
2、单缸活塞式压缩机：功率750W，排气量36 L/min，工作压力0.7MPa。
3、文丘里流量计配差压传感器测量流量：量程0-1000Pa，精度0.5级。
4、温度由高精度温度传感器测量，万能信号输入巡检仪配合高精度数字显示表，显示温度、流速、转速等实验全部测量参数，。
5、外形尺寸：1500×500×1500mm，外形为不锈钢支架，
