| 序号 | 产品名称 | 详细参数 |
| 1 |

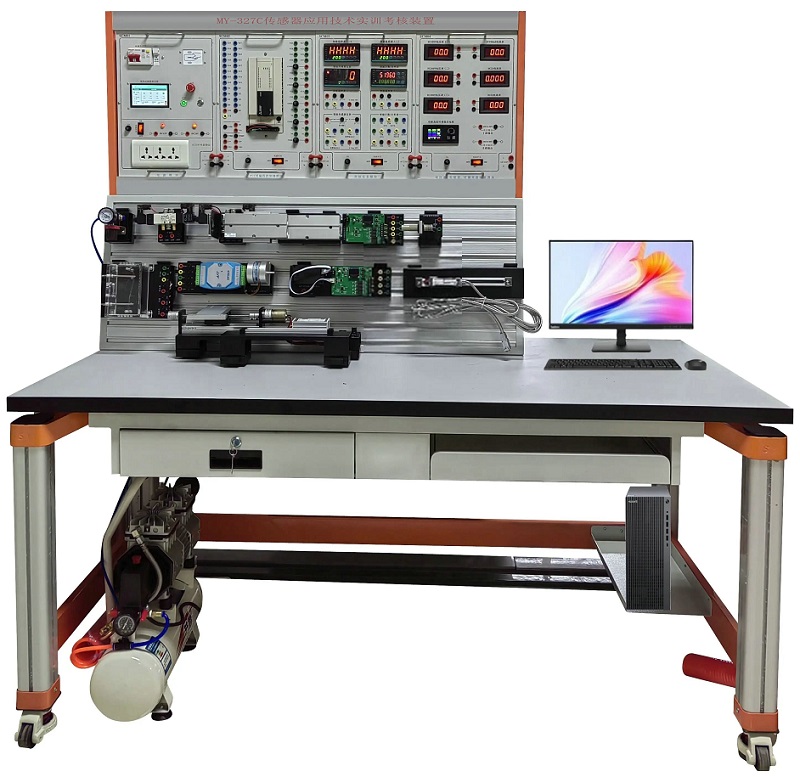

传感器应用技术电源屏 |
1.1.尺寸：约L1120mm*W290mm*H900mm。 2.2.电源屏结构：采用钢板做骨架，经过机械加工成型，表面静电喷塑处理。3.上下框架之间构成窗式导轨，实验挂箱可在导轨上自由组合、移动、装卸。设有专用型材用于快速卡装传感器模块 |
| 2 |
实训桌 |
1.1.尺寸：约L1600mm*W800mm*H780mm。 2.2.子台面板至少采用厚度≥25mm E1 级复面合成板。 3.3.要求采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚。主体结构需通过左、右各 2 个 C 字形铝压成型构件联接，台面高度≥800mm。 4.4.要求桌面板下设支撑框架，截面尺寸≥30×30mm。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸≥70×70mm，四面带槽，槽宽≥8mm，端部配套塑料堵头，要求槽内可适用工业铝型材通配螺母及配件。 5.5.要求 C 字形铝压成型构件为左、右对称件，外形≥160×166×70mm。 |
| 3 | 电源模块 |
尺寸：约L268mm*W405mm*H159mm。 1.单相交流电源：单相交流电输出，供外接仪器设备用。 2.直流稳压电源：DC24V，电流2A，带有熔断器保护功能； 3.直流稳压电源：DC12V，电流5A，带有熔断器保护功能； 4.配有电源指示、启动按钮、停止按钮、启动停止指示、急停开关、日光灯开关等器件。 5.安全用电：要求配套实验室智慧用电安全控制系统，智能电源管理系统至少具有过温、短路、过流、过压、欠压、失压、功率限定 7 大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；要求电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线 4G 和有线以太网与手机 APP 和 PC 端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。 （1）智能终端：要求可以实时监控设备运行情况，提供 Zigbee、CAN 等多种通信模式，需具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC 端进行授权之后，设备可启动使用，PC 端可分时预约设备的启动和停止。 （2）手机 APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近 2 年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。 （3）PC 端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。 （4）后台系统：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。 |
| 4 |
PLC及扩展挂箱 |
1.1.尺寸：约L268mm*W405mm*H159mm。 2.2.PLC主机 a) 电源电压：AC100~240V b) 额定频率：50/60Hz c) 输入形式：漏型/源型 d) 输入点数：24 e) 输出种类：继电器 f) 输出点数：24 3. 3.PLC模拟量模块 1) 分辨率12位二进制的模拟输入输出适配器。 2) 模拟输入2频道和模拟输出1频道的输入输出混合的适配器。 3) 2频道的电压输入(DC0～10V)、或输入电流(DC 4～20毫安)。 4) 1频道的输出电压(DC0～10V)、或电流输出(DC 4～20毫安)。 5) 指定各频道每输入或者输入电流的电压。 6) 模拟输入范围 4.输入电压:DC 0～10V(输入电阻198.7 kΩ) 5.输入电流:DC 4～20毫安(输入电阻250Ω) 7) 分辨率 6.输入电压:2.5mV (10 V×1/4000) 7.输入电流:5μA(16mA×1/3200) 4.8.输入输出接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
| 5 |
控制仪表挂箱 |
1.1.尺寸：约L268mm*W405mm*H159mm 1) 电源：100~240V AC/DC 2) 控制输出：继电器 3) 报警输出：二路 4) 显示位数：6位显示 5) 外形尺寸：48H*96W*94.5L 2.2.智能温控表 2个 1) 电源：100~240V AC/DC 2) 变送输出：4~20MA 3) 控制输出：继电器 4) 报警输出：二路 5) 信号输入：单路通用输入无通讯 6) 输入信号：单TC/RTD通用输入 7) 显示位数：4位显示 8) 面板尺寸：48H*96W 3.3.智能传感器仪表 1) 电源：100~240V AC/DC 2) 变送输出：4~20MA 3) 控制输出：继电器 4) 报警输出：二路 5) 信号输入：一路输入 6) 辅助电源：带DC24V辅助电源 7) 面板尺寸：48H*96W 4.4.信号端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
| 6 |
电压电流表可调直流电源模块 |
1. 1.尺寸：约L268mm*W405mm*H159mm 2. 2.三位半数字电流表：量程DC200MA，工作电压DC5V 1个 3. 3.三位半数字电压表：量程DC200V 工作电压DC5V 3个 4. 4.三位半数字电流表：量程DC2A工作电压DC5V 1个 5. 5.三位半数字电流表：量程DC5A工作电压DC5V 1个 6. 6.提供双路直流程控电源:采用DAC加MOS管恒流输出，每路输出0-30V/2A，电压稳定度≤0.3%，电流稳定度≤0.3%，有短路、过流自动保护功能，设有短路软截止自动保护和自动恢复装置。2.8寸TFT液晶屏显示输出电压、输出电流、负载电压和负载电流，并且具有恒流提醒功能。采用EC11旋钮编码器调节输出电流和限位电流。 7. 仪表供电系统：配有变压器、仪表电源板、开关等器件。 8. 端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
| 7 |
按钮及继电器挂箱 |
1. 1.尺寸：约L268mm*W405mm*H159mm 2. 2.继电器：J DC24V 8T 6个 3. 3.继电器座： 6个 4. 4.自复按钮开关 LAS2Y-11 Φ12 圆形头 绿色 4个 5. 5.自锁按钮开关 LAS2Y-11Z Φ12 圆形头 绿色 4个 6. 6.端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
| 8 |
超声波传感器模块 |
1. 1.尺寸：约L260mm*W80mm*H90mm 2. 2.四探头倒车雷达 1) 核心数量: 4个探头 2) 报警音量: 80dB及以上 3) 工作温度范围: -40℃-80℃ 4) 测试距离: 2.0m-0.4m 5) 是否支持夜视: 否 6) 显示器类型: LCD显示器 7) 探头个数: 4个 3. 端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
| 9 |
光敏传感器模块 |
1. 1.尺寸：约L160mm*W80mm*H90mm 2. 2.功能：光敏传感器感受外界光线的强弱分四个等级，输出四种开关量信号到端子。 3. 主要器件：组件光敏传感器线路板 1套 4. 端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
| 10 |
容栅位移传感器单元 |
1. 1.容栅位移传感器 1) 分辨率：0.01MM 2) 示值误差：0.03MM 3) 示值变动性：0.01MM 4) 测量zui大速度：1.5M/S 5) 公英制转换 6) 清零开关 7) 电池（1.55V）SR44w 8) 232串口信号输出 |
| 11 |
磁栅位移传感器单元 |
1.开式磁栅尺 1) 量程:100mm 2) 分辨率:1μm 3) 零位:无零位 4) 电源电压:DC5V-24V 5) 输出方式:线性输出 6) 接头方式:DB9 |
| 12 |
数字量传感器模块 |
1. 1.尺寸：约L240mm*W80mm*H90mm 2. 旋转变压器―数字转换板 1套 3. 组件电机调速器线路板 1套 4. 水平运动机构 1套 5. 光栅尺 1) 分辨率:5μm 2) 精确度：±5μm 3) 电源电压:DC5V-24V 4) 输出方式:线性输出 5) 接头方式:DB9 |
| 13 |
电磁阀单元 |
1. 电磁阀 1个 2. 螺纹直通接头 3个 3. 消声器 2个 4. 固定螺栓（短） 1个 5. 模块卡座 1个 6. 三位五通电磁阀座 1个 7. 端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
| 14 |
旋转变压器单元 |
1. 旋转变压器 1) 输入电压： AC7V 2) 频率：10KHz 3) 转换率：0.5±5% 4) 电气误差：±10Max 5) 最大运行速度：500S/-1 2. 变压器座 1个 3. 盖板 1个 4. 转轴 1个 5. 深沟球轴承 696ZZ（内径6 外径15 厚度5） 2个 6. 轴用卡簧 GB/T894.2-1986 φ12 2个 |
| 15 |
气缸运动单元 |
1. 气缸：TN20*100 缸径：φ20，行程：100mm 2个 2. 速度控制阀： 4个 3. 磁性开关：2个 4. 固定螺栓（长）： 1个 5. 模块卡座2：1个 6. 气缸底盒：1个 7. 气缸安装片： 1个 8. 端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
| 16 |
温度加热室模块 |
1. 尺寸：约L180mm*W140mm*H120mm 2. 温度加热室：采用透明有机玻璃加工粘合而成。 3. 盒体：采用1.2mm冷轧钢板折弯成型，表面静电喷塑处理。 4. 风扇：40*40*10mm DC12V 风扇 1个 5. 风扇罩：40mm*40mm 1个 6. 热电阻 PT100/不锈钢/-20~420度/M8*1.5/L50mm/线长2M屏蔽网：1个 7. 热电偶：K型 1个 8. 突跳式温控器：KSD-301 250V/10A 常闭型 60度 1个 9. 端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。 |
| 17 |
霍尔式传感器模块 |
1. 霍尔式传感器 1) 检测距离：5mm±10% 2) 设定距离：0~4mm 3) 可检测物体：磁性金属 4) 响应频率：0.4kHz 5) 电源电压：DC12～24V 2. 传感器支架： 1件 3. 迭对插头连线： 60cm 黑色 1条 4. 迭对插头连线：60cm 红色 1条 5. 迭对插头连线：60cm 蓝色 1条 |
| 18 |
电容式传感器模块 |
1. 电容式传感器 1) 检测距离：8mm±10% 2) 设定距离：0~5.6mm 3) 可检测物体：导体及电介质体 4) 响应频率：100Hz 5) 电源电压：DC12～24V 2. 传感器支架： 1件 3. 迭对插头连线： 60cm 黑色 1条 4. 迭对插头连线：60cm 红色 1条 5. 迭对插头连线：60cm 蓝色 1条 |
| 19 |
电感式传感器模块 |
1. 电感式传感器 1) 检测距离：4mm 2) 可检测物体：导体及电介质体 3) 响应频率：800Hz 4) 电源电压：DC12～24V 2. 传感器支架： 1件 3. 迭对插头连线：60cm 黑色 1条 4. 迭对插头连线：60cm 红色 1条 5. 迭对插头连线：60cm 蓝色 1条 |
| 20 |
光电传感器（漫反射型）模块 |
1. 光电传感器 1) 检测距离：100mm 2) 检测形式：NPN 3) 响应时间：0.5ms 4) 电源电压：DC10～30V 2. 传感器支架： 1件 3. 迭对插头连线：60cm 黑色 1条 4. 迭对插头连线：60cm 红色 1条 5. 迭对插头连线：60cm 蓝色 1条 |
| 21 |
压力传感器（气体)模块 |
1. 压力变送器 1个 1) 类型：通用型 2) 螺纹规格:G1/2 3) 输出信号：4~20MA 4) 量程：1.6MPA 2. 气源处理元件(调压阀) 1个 1) 接管口径：G1/4 2) 调压范围： 0.5~0.9MPa 3. 迭对插头连线：60cm 黑色 1条 4. 迭对插头连线：60cm 红色 1条 5. 螺纹直通接头：PC6-02 2个 6. 调压阀支架：1件 7. 铜制三通： 1件 |
| 22 |
空气压缩机 |
1. 输出功率：≥360W 2. 工作压力：≥0.6mpa 3. 排气量：≥40L/min 4. 储气罐容积:≥12L |
| 23 | 培训资源包 |
设备使用说明书 1) 系统综合说明 2) 传感器与检测技术实训设备使用说明 3) 传感器应用实训 4) 实训注意事项 5) 实训回路举例 2. 可实训项目至少包含以下内容： 1) 热电偶传感器应用（PID控制实例） 2) 热电偶传感器应用（PLC控制实例） 3) 热电阻传感器应用（PID控制实例） 4) 热电阻传感器应用（PLC控制实例） 5) 压力传感器应用 （仪表控制实例） 6) 电容式传感器应用（PLC检测性能) 7) 电容式传感器应用（PLC检测性能） 8) 电感式传感器应用（PLC检测性能） 9) 磁性开关应用 （PLC检测性能） 10) 磁性开关应用 （PLC检测性能） 11) 电容式、电感式、接近型传感器及磁性开关综合应用（PLC控制实例） 12) 光敏传感器应用 （PLC控制实例） 13) 超声波传感器应用（PLC控制实例） 14) 光电式传感器应用（PLC控制实例） 15) 光栅位移传感器应用（仪表控制实例） 16) 磁栅位移传感器应用（仪表控制实例） 17) 容栅位移传感器应用（仪表控制实例） 18) 编码器应用（仪表控制实例） 19) 旋转变压器应用（仪表控制实例） 20) 十五种传感器综合应用（PLC+PID+仪表综合控制实例） |
