| 序号 | 部件名称 | 功能及技术参数 | 数量 |

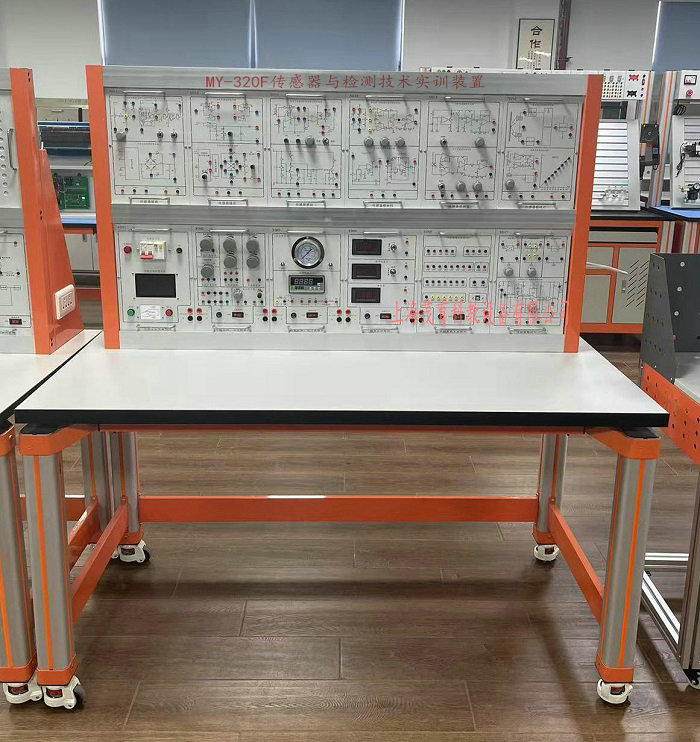

| 1 | 实训桌 |
1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。 2.采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。 3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。 4.C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。 |
1套 |
| 2 | 实训台架 | 实训台架采用独立框架式结构设计，框架由上中下左右五根工业铝型材分割为上下两个区域，所有型材表面滑，无凹槽，用于放置仪表、实训模块等。 | 1套 |
| 3 | 存储柜 | 采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥440x45x18mm，抽屉采用联体锁设计，底部配有4个1.5寸万向带刹车脚轮。 | 1套 |
| 4 | 电脑桌 | 钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。 | |
| 5 | 单相交流电源模块 |
（1）提供电压220V交流电源。交流电源输出设有电源保护系统，相间过电流及直接短路均能自动保护。提供单相漏电保护器作为整个实训平台的电源总开关。三相输出通过停止和启动按钮控制。 （2）实训室智慧用电安全控制系统 智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。 智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实训室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。 |
1套 |
| 6 | 直流稳压电源/信号源模块 | 提供高稳定的±5V、±15V、±2V～±10V（可调）、±2V～±24V（连续可调）、直流稳压电源；提供低频信号系统源1Hz-30Hz（可调）；音频信号源0.4KHz-10KHz；提供差动放大器一组，具有增益、调零电位器。 | 1块 |
| 7 | 温度控制模块 | 智能温控仪一只，二组温度电源。 | 1块 |
| 8 | 测量仪表模块 | 提供温度表一只;转速/频率表一只,带功能切换开关;电压表一只，量程2V、20V切换，指针式压力表一只。 | 1块 |
| 9 | 智能数据采集模块 | 设计有8路模拟量输入接口（4路电压采集，4路电流采集），1路高速脉冲信号输入接口，8路数字量输入接口，2路模拟量输出接口（1路电压采集，1路电流采集），8路数字量输出接口。一只智能型温度控制器，可以接入PT100及热电偶。采集板模块配套上位机软件可以实现数据的实时采集，设有PID调节单元可以实现温度、流量、压力等的PID控制。 | 1块 |
| 10 | 传感器模块一 | 包含电阻传感器电路与霍尔式传感器转换电路，电容式传感器转换电路 | 1块 |
| 11 | 传感器模块二 | 包含光电传感器转换电路，电感式传感器转换电路 | 1块 |
| 12 | 传感器模块三 | 包含温度式传感器转换电路与控制电路，流式传感器转换电路 | 1块 |
| 13 | 传感器模块四 | 包含热电偶、热电阻传感器转换电路，压电式传感器转换电路 | 1块 |
| 14 | 传感器模块五 | 包含光纤传感器转换电路，压力传感器转换电路 | 1块 |
| 15 | 传感器模块六 | 包含超声波传感器转换电路，湿敏传感器转换电路 | 1块 |
| 16 | 传感器模块七 | 包含移相器，相敏检波器，低通滤波器，热释电红外传感器转换电路 | 1块 |
| 17 | 传感器实训组件 | 见传感器实训组件清单 | 1套 |
| 18 | 实训导线 | 1套 | |
| 19 | 实训指导书 | 1本 |
| 序号 | 传感器名称 | 量 程 | 精 度 |
| 1 | 电阻式传感器 | ± 1mm | ± 1.5% |
| 2 | 霍尔式传感器 | ≥ 2mm | 0.1% |
| 3 | 电容式传感器 | ± 5mm | ± 1.3% |
| 4 | 电感式传感器 | ± 5mm | ± 3% |
| 5 | 光电式传感器 | 0-2500转/分 | ≤ 1.5% |
| 6 | 涡流式传感器 | ≥ 1mm | ± 3% |
| 7 | 温度式传感器 | 0-80℃ | ± 2% |
| 8 | 磁电式传感器 | 0 .5V/m | |
| 9 | 压电式加速度传器 | 1-30Hz | ± 2%/s |
| 10 | 光纤式传感器 | ≥1.5mm | ± 1.5% |
| 11 | 压力传感器 | 0-30kpa | ± 2% |
| 12 | 超声波传感器 | 20-60cm | 1cm |
| 13 | 气敏传感器 | 50-200ppm | |
| 14 | 湿敏传感器 | 10-95%RH | ± 5% |
| 15 | 霍尔式转速传感器 | 0-2500 转/分 | ± 1.5% |
| 16 | E 型热电偶 | 0-800℃ | ± 3% |
| 17 | Rt100 铂电阻 | 0-800℃ | ± 2% |
| 18 | K 型热电偶 | 0-800℃ | ± 3% |
| 19 | 铜电阻 Cu50 | 0-100℃ | ± 3% |
| 20 | 涡流测速传感器 | 0-2500转/分 | |
| 21 | 磁电测转速传感器 | 0-2500转/分 | |
| 22 | 热释电红外传感器 | 3200V/W | |
| 23 | 光电旋转编码器 | 1000P/R | |
| 24 | 光栅传感器 | 行程100mm | 5μm |
