三相异步电动机接触器点动控制线路

一、操作所需电器元件明细表见表1               　　　　　     表1

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63-1A	1只
FU	螺旋式熔断器	RL1－15	配熔体3A	3
KM	交流接触器	CJX2-0910	线圈AC380V	1
SB	按钮开关	LAY16	一常开一常闭自动复位	1
XT	接线端子排	TB15	AC660V25A	10位
M	三相鼠笼式异步电动机		UN380V(Y)IN0.53A PN160W	1台

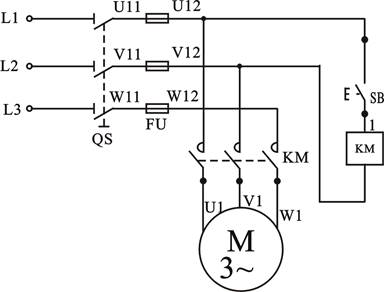

二、电路图
当合上电源开关QS时，电动机是不会起动运转的，因为这时接触器KM的线圈未通电，它的主触头处在断开状态，电动机Ｍ的定子绕组上没有电压。若要使电动机Ｍ转动，只要按下按钮SB，使线圈ＫＭ通电，主电路中的主触头KM闭合，电动机Ｍ即可起动。但当松开按钮SB时，线圈ＫＭ即失电，而使主触头分开，切断电动机M的电源，电动机即停转．这种只有当按下按钮电动机才会运转，松开按钮即停转的线路，称为点动控制线路。这种线路常用作快速移动或调整机床。
三、安装与接线

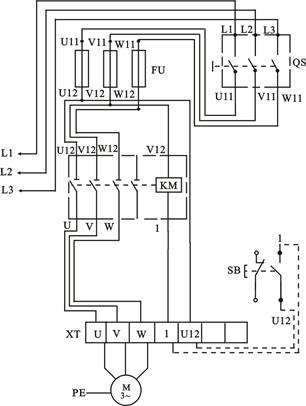

布置图如图1（b），接线图如图1（c）

               图1(b)                                                                                                 图1（c）

按图1（b）的布置，所有的元器件接点都已引至端子排上，连线时在端子排上相应的点上引线，控制按钮等器件要先用万用表确定常闭常开触点，然后接线。
四、检测与调试
检查接线无误后，接通交流电源，“合”开关QS，此时电机不转，按下按钮SB，电机即可起动，松开按钮电机即停转。若电机不能点动控制或熔丝熔断等故障，则应“分”断电源，分析排除故障后使之正常工作。
