三相异步电动机接触器自锁控制线路实验

一、三相异步电动机接触器自锁控制线路实验-操作所需电器元件明细表见表1                   　　 　      表1

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63-1A	1
FU	螺旋式熔断器	RL1-15	配熔体3A	3
KM	交流接触器	CJX2-0910	线圈AC380V	1
SB1 SB2	按钮开关	LAY16		2	SB1绿色 SB2红色
XT	接线端子排	TB15	AC660V25A	10位	装在挂箱最下端
M	三相鼠笼式异步电动机		UN380(Y)IN0.53APN160W	1
FR	热继电器	JRS1D-25	整定电流0.63-1A	1	整定电流0.63A

二、电路图

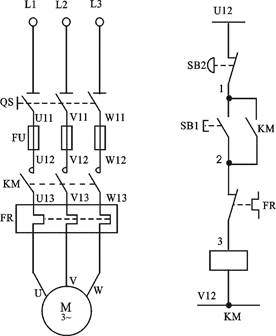

                                           图1（a）
线路的动作过程是这样的；当按下起动按钮SB1，线圈KM通电主触头闭合，电动机旋转。当松开按钮时，电动机M不会停转，因为这时，接触器线圈KM可以通过并联在SB1两端已闭合的辅助触头KM继续维持通电，保证主触头KM仍处在接通状态，电动机M就不会失电，也就不会停转。这种松开按钮而仍能自行保持线圈通电的控制线路叫做具有自锁（或自保）的接触器控制线路，简称自锁控制线路。与SB1并联的这一对常开辅助触头KM叫做自锁（或自保）触头。
三、安装与接线

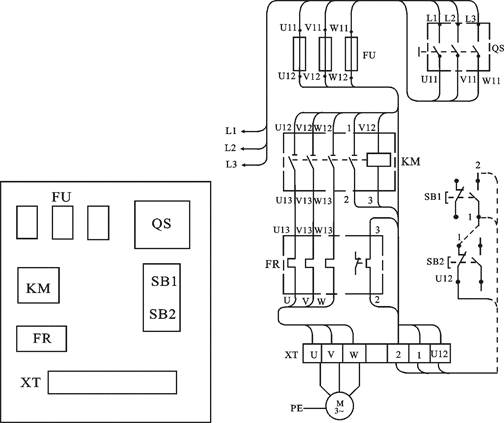

                                   图1（b）                                                图1（c）
按图1（b）布置的位置，在挂箱上选定熔断器FU、开关QS、接触器KM、热继电器FR、按钮SB1、SB2及端子排XT等器件。
接线时动力电路用黑色线，控制电路用红色线；启动按钮SB1用绿色并装在SB2的上面，停止按钮SB2用红色；实线表示明配线，虚线表示装在板后为暗配线。安装接线后应符合第二章2-1的要求。
四、检测与调试
确认接线正确后，接通交流电源L1、L2、L3并“合”开关QS，按下SB1，电机应起动并连续转动，按下SB2电机应停转。
