接触器联锁的三相异步电动机正反转控制线路实验

接触器联锁的三相异步电动机正反转控制线路实验：操作所需电器元件明细表见表1

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63-1A	1
FU1	螺旋式熔断器	RL1-15	配熔体3A	3
FU2	瓷插式熔断器	RT18－32	配熔体3A	2
KM1、KM2、	交流接触器	CJX2-0910	线圈AC380V	2
FR	热继电器	JRS1D-25	整定电流0.63-1A	1	整定电流0.63A
SB1、SB2、SB3	按钮开关	LAY16	一常开一常闭自动复位	3	SB2、 SB3用绿色 SB1红色
XT	接线端子排	TB15	AC660V25A	10位
M	三相鼠笼式异步电动机		UN380VIN0.53A PN160W	1

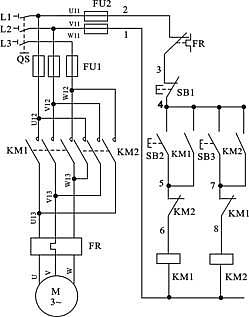

二、接触器联锁的三相异步电动机正反转控制线路实验电路图：

                                图（a）
图（a）控制线路的动作过程是：

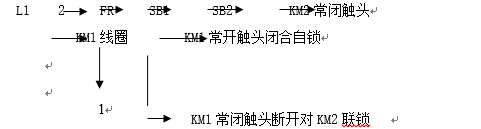

1. 正转控制  合上电源开关QS，按正转起动按钮SB2，正转控制回路接通：

接触器KM1的线圈通电动作，主触头闭合，主电路按U1、V1、W1相序接通，电动机正转。

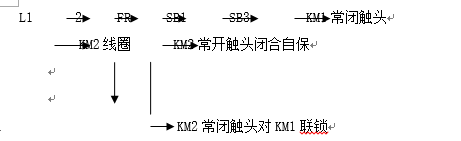

（2）反转控制  要使电动机改变转向（即由正转变为反转）时，应先按下停止按钮SB1，使正转控制电路断开，电动机停转，然后才能使电动机反转，为什么要这样操作呢？因为反转控制回路中串联了正转接触器KM1的常闭触头。当KM1通电工作时，它是断开的，若这时直接按反转按钮SB3，反转接触器KM2是无法通电的，电动机也就得不到电源，故电动机仍然处在正转状态，不会反转，当先按下停止按钮SB1，使电动机停转以后，再按下反转按钮SB3，电动机才会反转。这时，反转控制线路为：

反转接触器KM2通电动作，主触头闭合，主电路按W1、V1、U1相序接通，电动机电源相序改变了，故电动机作反向旋转。
三、安装与接线：

                          图（b）

                                                          图（c）

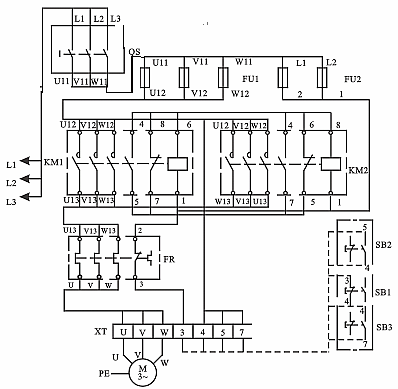

在挂箱上选定QS、FU1、FU2、KM1、KM2、FR、SB1、SB2、SB3及XT等器件。接线按图（C）所画的连续线表示的单元接线图接线，其中动力电路用黑色线,交流控制电路用红色线，实线表示明配线，虚线表示暗配线（即板后接线），安装与接线后应符合第二章2-1的要求。
四、检测与调试：
仔细检查确认接线无误后，接通交流电源，按下SB2，电机应正转（电机右侧的轴伸端为顺时针转，若不符合转向要求，可停机，换接电机定子绕组任意两个接线即可）。按下SB3，电机仍应正转。如要电机反转，应先按SB1，使电机停转，然后再按SB3，则电机反转。若不能正常工作，则应分析并排除故障，使线路能正常工作。
