按钮联锁的异步电动机接触器正反转控制线路实验

一、操作所需电器元件明细表见表1

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63-1A	1
FU1	螺旋式熔断器	RL1-15	配熔体3A	3
FU2	瓷插式熔断器	RT18-32	配熔体3A	2
KM1、KM2、	交流接触器	CJX2-0910	线圈AC380V	2
FR	热继电器	JRS1D-25	整定电流0.63-1A	1	整定电流0.63A
SB1、SB2、SB3	按钮开关	LAY16	一常开一常闭自动复位	3	SB2 SB1用绿色 SB3红色
XT	接线端子排		AC660V25A	10位
M	三相鼠笼式异步电动机		UN380V（Y）IN0.53APN160W	1

二、电路图：

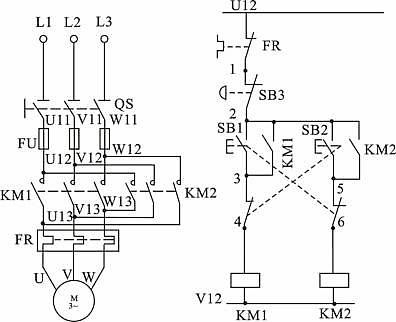

                                                        图1（a）
当需要改变电动机的转向时，只要直接按反转按钮就行了，不必先按停止按钮。这是因为，如果电动机已按正转方向运转时，线圈是通电的。这时，如果按下按钮SB2，按钮串在KM1线圈回路中的常闭触头首先断开，将KM1线圈回路断开，相当于按下停止按钮SB3的作用，使电动机停转，随后SB2的常开触头闭合，接通线圈KM2的回路，使电源相序相反，电动机即反向旋转。同样，当电动机已作反向旋转时，若按下SB1，电动机就先停转后正转。该线路是利用按钮动作时，常闭先断开、常开后闭合的特点来保证KM1与KM2不会同时通电，由此来实现电动机正反转的联锁控制。所以SB1与SB2的常闭触头也称为联锁触头。
三、安装与接线：

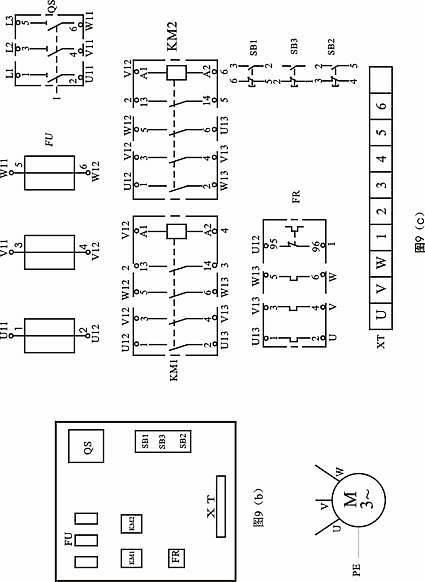

在挂箱上选定QS、FU、KM1、KM2、FR、SB1、SB2、SB3及XT等器件。图1（C）中，各端子的编号法有二种：1）用器件端子的实际编号，例：KM1的1、3、5、13、A1；FR的95；SB的①②③④等。2）用器件端子的人为编号，例FU的 1、3、5指示灯的1、2等。一般器件的端子已有实际编号应优先采用，因为编号本身就表示了元件的结构。例KM1的1与2、3与4代表常开主触头；SB的①与②代表动开按钮，③与④代表动合按钮……。
另外，在图1（C）的接线图中，我们没画连续线或中断线，仅在端子上标出线号，有助于操作者（或学生）画出完整的接线图。安装与接线后仍应符合第二章2-1的要求。
四、检测与调试：
确认接线正确后，接通交流电源，按下SB1，电机应正转；按下SB2，电机应反转；按下SB3，电机应停转。若不能正常工作，则应分析并排除故障。
