双重联锁的三相异步电动机正反转控制线路实验

一、操作所需电器元件明细表见表1                              表1

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63-1A	1
FU1	螺旋式熔断器	RL1-15	配熔体3A	3
FU2	瓷插式熔断器	RT18-32	配熔体3A	2
KM1、KM	交流接触器	CJX2-0910	线圈AC380V	2
FR	热继电器	JRS1D-25	整定电流0.63-1A	1	整定电流0.63A
SB1 SB2 SB3	按钮开关	LAY16		3	SB2、SB1用绿色 SB3红色
XT	接线端子排		AC660v25A	10位
M	三相鼠笼式异步电动机		UN380V（Y） IN0.53APN160W	1


二、电路图：

                                                            图1（a）
该控制线路集中了按钮联锁和接触器联锁的优点，故具有操作方便和安全可靠等优点，为电力拖动设备中所常用。
三、安装与接线：

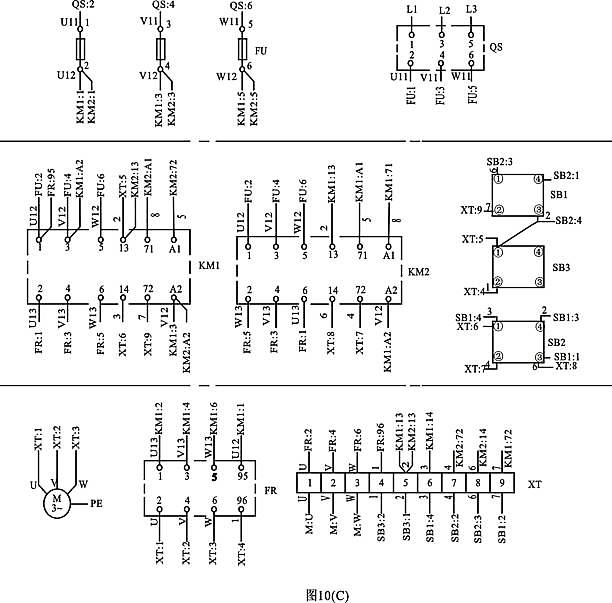

在挂箱上选定QS、FU、KM1、KM2、FR、SB1、SB3、SB2、XT等器件。图10（c）为用中断线表示的单元接线图，每个器件端子处接的线号及端子之间的连线图上已明确示出。对接线和查线带来很大方便。安装与接线后，应符合第二章2－1的要求。
四、检测与调试：
经检查接线牢固和无误后，按下SB1，电机应正转；按下SB3电机应停转；按下SB2，电机应反转；松开SB2，再按下SB1，电机应从反转状态变为正转状态。若控制线路不能正常工作，则应分析排除故障后才能重新操作。
五、思考题：
   为什么要采用双重联锁？如单采用按钮或接触器联锁各有什么意外的事故发生。
