三相异步电动机能耗制动控制线路实验

三相异步电动机能耗制动控制线路实验
（A）无变压器半波整流能耗制动控制线路
一、操作所需电器元件明细表见表（1）

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63-1A	1
FU1	螺旋式熔断器	RL1-15	配熔体3A	3
FU2	瓷插式熔断器	RT18-32	配熔体3A	2
KM1 KM2	交流接触器	CJX2-0910	线圈AC380V	2
SB1、SB2	按钮开关	22LAY16		2	SB1绿 SB2红
KT	通电延时时间继电器	ST3PA-B	输入交流380V	1
	继电器方座	PF-083A		1
FR	热继电器	JRS1D-25	整定电流0.63-1A	1
XT	接线端子排	TB15	AC660V25A	10位
M	三相鼠笼式异步电动机		UN380V（Y） IN0.53APN160W	1
V	二极管	IN5408	3A	1
R	电阻		90Ω/1.3A	1


二、电路图：

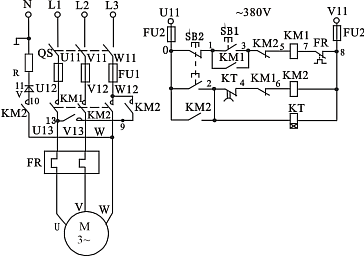

                                                           图（1）
该控制线路适用于10KW以下电动机，这种线路结构简单，附加设备较少，体积小，采用一只二极管半波整流器作为直流电源。
三、安装与接线：

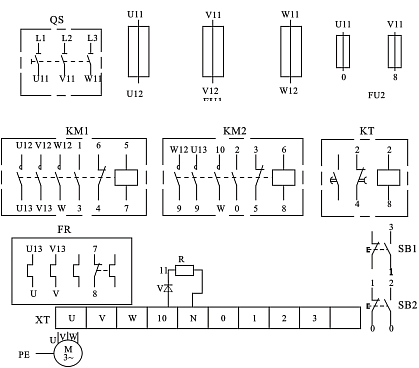

布置与接线可参考图12A（2），操作者应画出实际接线图。安装与接线后应符合第二章2—1的要求。

                                                               图（2）
四、检测与调试：
经检查安装牢固与接线无误后，操作者可接通交流电源自行操作，若出现不正常故障，则应分析并排除使之正常工作。
