三相异步电动机的多地按制实验说明

一、操作所需电器元件明细表见表1                                    表1

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63-1A	1
KM	交流接触器	CJX2-0910	线圈AC380V	1
FR	热继电器	JRS1D-25	整定电流0.63-1A	1
SB11 SB12 SB21 SB22	按钮开关	LAY16		4	SB11、SB21绿色 SB12、SB22红色
XT	接线端子排		AC660V25A	10位
M	三相鼠笼式异步电动机		UN380V（Y） IN0.53APN160W	1

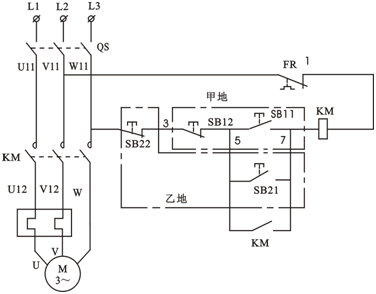

                                               图（a）
该线路图中，SB11和SB12为甲地的起动和停止按钮；SB21和SB22为乙地的起动和停止按钮。它们可以分别在两个不同地点上，控制接触器KM的接通和断开，进而实现两地控制同一电动机起、停的目的。
三、安装与接线

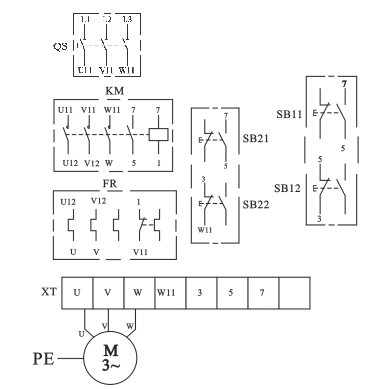

布置与接线可参考图（b），操作者应画出实际接线图。安装与接线后应符合第二章2—1的要求。

                                         图（b）
四、检测与调试
经检查接线无误后，接通交流电源并进行操作，若操作中出现不正常故障，则应自行分析加以排除。
