微音放大电路的测试实验

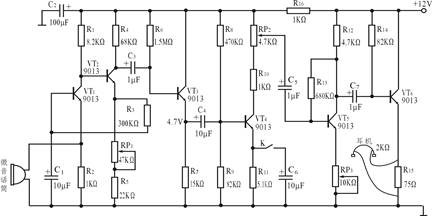

微音放大电路的测试实验：电路原理图：

                                                                        图1
二、微音放大电路的测试实验电路结构简述：



本微音放大电路是由分立元件构成交流放大器。晶体管VT₁为共基极接法，通过R₃为VT₁管提供静态基极电流。为调整合适的静态工作点，在VT₂的发射极串入一只电阻R₅和电位器RP₁，晶体管VT₁与VT₂构成了一个具有深度负反馈的两级直接耦合放大电路，以使电路的输入电阻减低并展宽频带，并具有非常稳定的静态工作点，作为微音放大器的输入级。输入信号通过微音活筒接入VT₁的发射极电阻R₂上。由VT₃组成跟随器，用于级间的阻抗匹配。由VT₄、VT₅等构成信号电压放大级，RP₂是音量调节电位器。在VT₄的射级电路中的开关K用以通断旁路电容C₆，以感受交流负反馈的功能与特点。R₁₃为VT₅提供了电压并联负反馈和静态工作点。调整RP₃可以改变该级电流串联负反馈的深度，借以调整音质和音量。VT₆构成射极功率输出，在射极电阻上R₁₅外接耳机。R₁₆与 C₂构成去耦电路。以上各级晶体管均为9013，b值小于200。
三、印刷线路板图及元器件的识别：
1) 根据原理图对照印刷板图，认识复杂线路的布线方法。

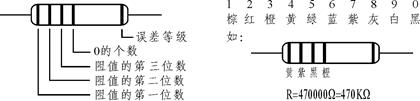

2) 根据色环电阻器的色环，读取阻值与所标定的值进行对照，看是否正确。
3) 认识各类电容器的外形结构，并读取其参数值（电容量与耐压）。
4) 识别晶体三极管的类型，并正确判定E、B、C三个管脚。

5) 了解电位器的结构及其调节方法。
四、微音放大电路的测试实验元气件清单：

序号	名称	型号与规格	数量	备注
1	电解电容	CD11-25V-100uF	1	C2
2		CD11-25V-10 uF	3	C1、C4、C6
3		CD11-25V-1 uF	3	C3、C5、C7
4	电阻	RJ-0.25W-8.2KΩ±1℅	1	R1、
5		RJ-0.25W-1 KΩ±1℅	1	R2
6		RJ-0.25W-300 KΩ±1℅	1	R3
7		RJ-0.25W-68 KΩ±1℅	1	R4
8		RJ-0.25W-22 KΩ±1℅	1	R5
9		RJ-0.25W-1.5 MΩ±1℅	1	R6
10		RJ-0.25W-15 KΩ±1℅	1	R7
11		RJ-0.25W-470 KΩ±1℅	1	R8
12		RJ-0.25W-82KΩ±1℅	2	R9、 R14
13		RJ-0.25W-1KΩ±1℅	2	R10、R16
14		RJ-0.25W-5.1KΩ±1℅	1	R11
15		RJ-0.25W-4.7KΩ±1℅	1	R12
16		RJ-0.25W-680KΩ±1℅	1	R13
17		RJ-1W-75Ω±1℅	1	R15
18	晶体三极管	9013	6	VT1、VT2、VT3、VT4、VT5、VT6
19	多圈电位器	WXD3-13-47KΩ	1	RP1
20		WXD3-13-4.7KΩ	1	RP2
21		WXD3-1310KΩ	1	RP3
22	微音话筒		1
23	耳机		1
24	耳机插座		2	双声道
25	钮子开关	KN61	1
26	接线柱	Φ3 弱电座	2	红、黑各1
27	电子线路板		1


五、测试
1)    接入+12V直流电源，测量并记录各级晶体管的基极静态工作电压值。
2)   在微音话筒插口处接入音频信号(取自频率可调的正弦波信号源)，用示波器测量并记录各级的输出信号波形，并用耳机监听输出结果。
3)    微音话筒插口处换接一个微音话筒，一人对着话筒小声说话，另一人戴上耳机，进入通话试验。
