智力竞赛抢答器实验说明

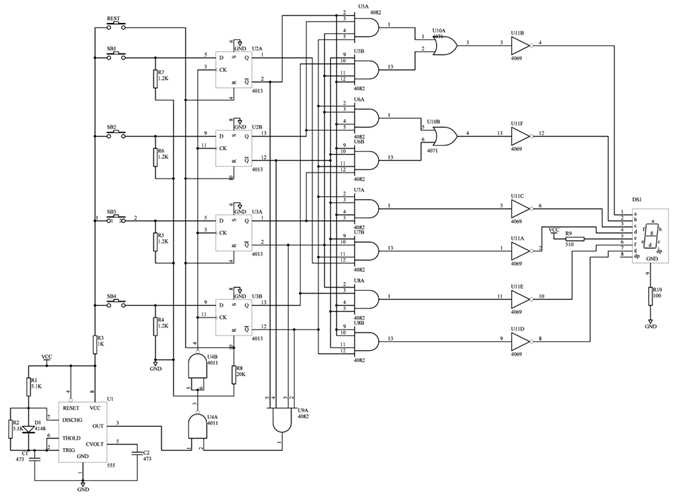

智力竞赛抢答器实验电路原理图

                                                      图1（a）
二、智力竞赛抢答器实验线路原理简述：
设参赛为A、B、C、D四组，每一组有一个抢答按钮，主持人前有一个清零按钮和一个字符显示器。抢答时，哪一组先按按钮，将显示哪一组的字符，后按者不显示。抢答前，主持人按清零按钮，显示器显示0字符。
4个D触发器的D端作为抢答操作状态输入，设A组先按按钮，A组的D=1，在CP作用下，Q_A=1，   =0。由于    =0，使门G₁输出为1，G₂门输出为0，封锁了CP，使其他后按的D状态传不到Q端。当A输出为1时，其他输出为0，通过译码电路，使数码管显示“A”字符。字符显示译码器的译码表如下。
字符显示译码器的译码表：

QA    QB    QC    QD	a       b      c      d      e      f      g
0      0      0      0	1       1      1      1      1      1     0
1      0      0      0	1       1      1      0      1      1     1
0      1      0      0	0       0      1      1      1      1     1
0      0      1      0	1       0      0      1      1      1     0
0      0      0      1	0       1      1      1      1      0     1

（由上表可写出各段字符逻辑表达式）

CP脉冲源用555定时器构成方波信号产生器，当R₁=R₂=5.1K，C=0.47uF，则方波源频率为1KHz。
三、印刷线路板元器件清单：

序号	名称	型号与规格	数量	备注
1	电阻器       电容器	RJ-0.5W-100Ω±1℅	1
2		RJ-0.5W-510Ω±1℅	1
3		RJ-0.5W-1.2KΩ±1℅	4
4		RJ-0.5W-1.5KΩ±1℅	1
5		RJ-0.5W-5.1KΩ±1℅	2
6		RJ-0.5W-20KΩ±1℅	1
7		CC-63V-0.01uF	1
8		CC-63V-0.47uF	1
8	二极管	1N4007	2
9	定时器	HA17555	1
10	四输入双与非门	CD4082	5
11	二输入四或门	CD4071	1
12	二输入四与非门	CD4011	1
13	六施密特触发器	CD40106	1
14	双D触发器	CD4013	2
15	集成快座	14P	10
16	集成快座	8P	1
17	微动按钮		5
18	数码管	共阴七段(红色)	1
19	接线柱	Φ3 弱电座	2	红1、黑1
20	电子线路板		1

四、集成电路的识别及线路检查：

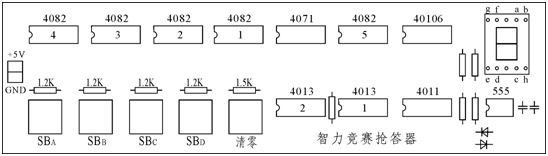

对照原理线路图各集成电路的引脚和印制线路板的元器件排列图，用万用表检查印刷线路板的走线是否正确。
五、抢答操作试验 ：
按清零键，显示器显示“0”。
先按A键，显示器将显示“A”，操作其余B或C或D键均无效，即显示器仍显示“A”。
再按清零键，显示器恢复显示“0”。
先按B、C、D三个中的任一键，则显示器显示相应的一个字符，再按其它各键均无效。作重复多次试验，认识抢答器的功能。
