依靠漏电流触发的简易交流开关电路实验

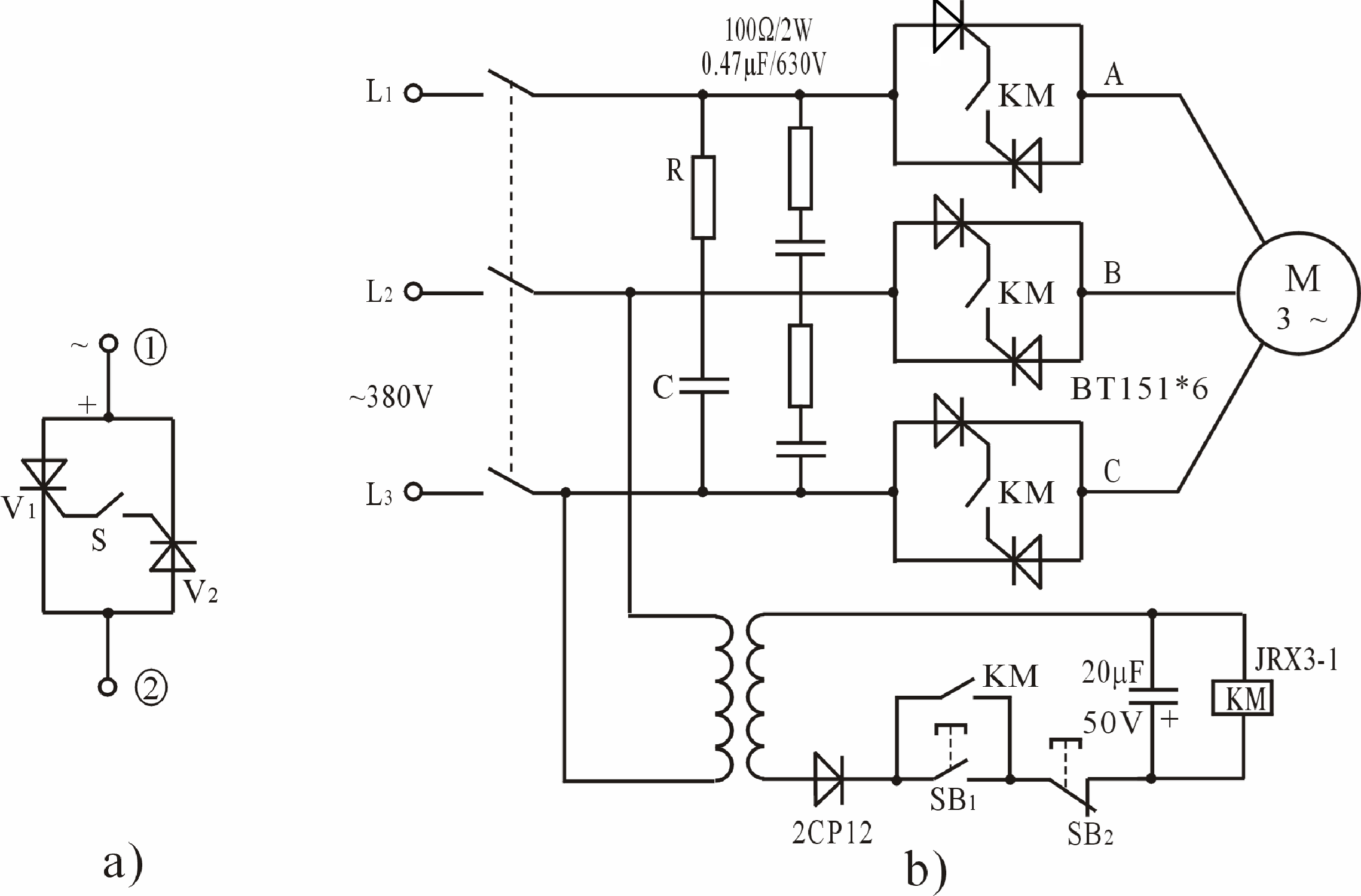

一、电路原理图:
图1(a)
二、原理简要说明:
1) 让晶闸管工作在全导通和截止两种极限状态,它就相当于一只用微弱信号去迅速接通和切断大电流的
电子开关,它没有触点、无火花、动作迅速、寿命长、可靠性高、适合防火、防爆、防潮等特殊环境使用。用在交流电路中,就叫做交流信号无触点开关,用在直流电路就叫做直流无触点开关或直流断续器。
2) 当晶闸管的门极开路,阳极-阴极间承受反向电压时,管内有反向漏电电流存在,在图a)中,假定某一时刻①端为电源正半周,则晶闸管V
1承受正向电压,V
2承受反向电压,管内有由①向②的反向漏电流。如果开关S接通,V
2的反向漏电流注入V
1门极,就能触发V
1导通,同理,在电源负半周中,V
1反向漏电流触发V
2导通。V
1、V
2的关断,是在电源正弦波电压过零时自动完成的。如果断开S,原导通的管子在S断开的半个周波内迅速关断,电路也就切断了。这就构成了依靠漏电流触发的简易交流无触点开关。这种晶闸管开关运行可靠,线路简单,制造容易,使用中无须调试。管子的选择与一般应用相同,只是要求触发功率小,特性尽可能一致(可用示波器观察正反向波形来判断)。图b)是实际的车床电源用开关。起动时按下常开按钮开关SB
1,经2CP12整流和电容滤波,使继电器KM动作,晶闸管开关将电机电源接通,停止时按下常闭按钮开关SB
2,KM断电,四个常开触点同时释放,晶闸管开关将电机电源断开。由于KM各触点起闭电流很小,整个电路的可靠性与寿命比常用的交流接触器电路大为改善。
3) 图中的三个RC串联支路为过压保护
电路。
三、元器件清单:
序号 |
名称 |
型号与规格 |
数量 |
备注 |
1 |
电阻器 |
RJ-2W-100Ω |
3 |
|
2 |
高压电容器 |
CBB-630V-0.47uF |
3 |
|
3 |
晶闸管 |
BT151 |
6 |
|
4 |
护套柱 |
黄、绿、红 |
各2 |
|
5 |
接线柱 |
Φ3 弱电座 |
6 |
黄2、绿2、红2 |
6 |
交流电动机 |
380V/180W |
1台 |
|
7 |
电子线路板 |
|
1 |
|

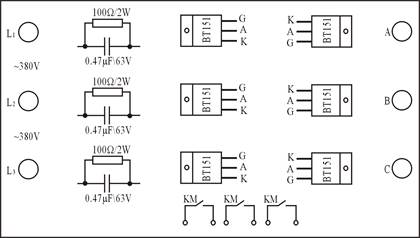

四、印刷线路板元器件的排列及认识:
图1(b)
五、电动机起动线路的接线也可采用以下方式:
图1(c)
