家用调光台灯电路实验

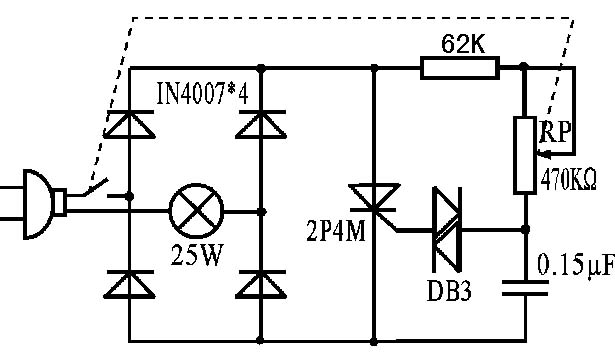

家用调光台灯电路实验电路原理图：

                                                                      图1
二、交流调压原理简介：
如图所示的电路，如果晶闸管工作在全导通与关断，就是无触点开关。如果在触发器中将触发脉冲移相，去控制晶闸管输出正负半周的导通角就成为交流调压电路了。交流调压器工作方式与可控整流十分相似，不同的是它输出有正负半周的交流而不是直流。晶闸管交流调压电路已取代了笨重、发热量大而成本高、耗铜铁量大的机械式调压设备。大至数KA~数10KA的电炉、电解、电镀电源，小至家庭用的变光台灯、调速电扇、都可采用晶闸管交流调压电路。目前在实用交流调压设备中，越来越普通使用双向晶闸管来取代两只反向并联的普通晶闸管，大大简化了触发电路。
图为家用变光台灯电路。调整RP进行无级调压，灯光就能连续变化。这个电路还可以把灯换成别的家用电器负载，如方便地调整电风扇、小鼓风机、手电钻的转速，电炉、电热毯、电熨斗、电烙铁的温度，落地灯、壁灯的亮度等。详细工作原理，请参照有关资料进行分析。
三、家用调光台灯电路实验元器件清单：

序号	名称	型号与规格	数量	备注
1	电阻器	RJ-1/2W-62K±1%	1
2	二极管	1N4007	4
3	双向触发二极管	DB3	1
4	单相可控硅	2P4M	1
5	电容器	CB-63V-0.15uF	1
6	电位器	WH5-1A-470KΩ	1
7	白炽灯泡	25W、220V	1
8	电子线路板		1

四、焊接与组装：
五、试验
接通220V交流市电，来回调节电位器RP，可观察到白炽灯亮度的连续变化，由于实验板上用的电位器不是带开关的，故无法完全使白炽灯熄灭。
