并励直流电动机电枢回路串电阻起动与调速实验
并励直流电动机电枢回路串电阻起动与调速实验:操作所需电器元件明细:(表见表1 )
代号 |
名称 |
型号 |
规格 |
数量 |
备注 |
QS |
低压断路器 |
DZ108-20/10-F |
脱扣器整定电流0.65~1A |
1 |
|
FU |
螺旋式熔断器 |
RL1-15 |
配熔体3A |
2 |
|
KM1~KM3 |
交流接触器 |
CJX2-0910 |
线圈AC380V |
3 |
|
KA |
交流接触器 |
CJX2-0910 |
线圈AC380V |
1 |
|
KT1、
KT2 |
断电延时时间继电器 |
ST3PF |
输入交流380V |
2 |
|
|
继电器方座 |
PF-083A |
|
2 |
|
XT |
接线端子排 |
|
AC660V25A |
16位 |
|
R1、R2 |
电阻箱 |
|
90Ω/1.3A |
2 |
|
SA |
主令开关 |
|
零位、左右各三档 |
1 |
|
KI1 |
过电流继电器 |
JL4-11Z |
0.7~3A |
1 |
|
KI2 |
欠电流继电器 |
DL-13 |
0.08~0.16A |
1 |
|
M |
并励直流电动机 |
|
UN220V |
1 |
|
V |
二极管 |
IN4007 |
1000V1A |
1 |
|
R |
电阻 |
|
900Ω+900Ω |
1 |
|
二、电路图:

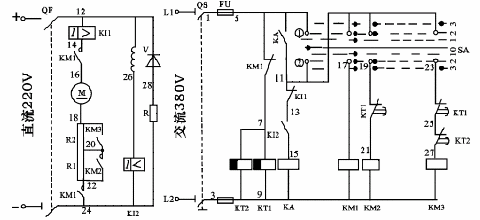

图1(a)
电枢回路串
电阻器的起动与调速控制电路工作过程如下:1)起动前的准备工作状态。将主令开关SA的手柄放在零位,电枢电源的开关合上,调节电压至220V,再合上控制电路的开关,因为直流电动机并励绕组中流过额定电流,欠电流继电器KI2线圈通电吸合,零压继电器KA回路中KI2的常开触头闭合。主回路过电流继电器KI1不动作,通过SA(1-2)使KA线圈通电,并触头自锁。与此同时,时间继电器KT1的线圈也通电,其延时闭合的动断触头立即分开,以保证起动时R1与R2都串入。
2)起动。起动时可将SA手柄由零位扳到3位,这时KM1通电,主触头闭合,接通电动机电枢电路,电动机在电枢串有两段起动电阻R1与R2的情况下开始起动。在电动机开始起动的同时, KM1的常闭触头使KT1断电,经过一段延时后,其延时闭合的动断触头闭合,切除起动电阻R1,电动机进一步加速。另外,KT2,经过一定延时,其延时闭合的动断点闭合,接通加速接触器KM3的线圈回路,KM3的常开主触头闭合,切除最后一段电阻R2,电动机进入全电压运行,起动过程结束。
3)调速。要使电动机运行在低速时,可将主令开关的手柄扳到“2”或“1”位,则电动机就在电枢串有两段或一段电阻下运行,其转速低于主令开关处在3位时的转速。
4)保护。电动机发生过载或短路时,主回路过电流继电器KI1即动作,它切断KA的通电回路,于是KM1、KM2、KM3均断电,使电动机脱离电源。
当欠电流继电器KI2励磁线圈断路时,它的已闭合的常开触头分开,切断KA线圈电路,起同样的作用。
当主令开关手柄处于零位时,KA才可能接通,否则无法起动电动机。同时也防止由于停电以后突然来电而产生的“自起动”,起零压保护作用。
R是励磁绕组的放电电阻,以防止励磁绕组电源断开瞬间在励磁绕组中产生很大的自感电动势而烧坏有关元器件。在正常情况下,利用二极管V的单向导电性,不会产生影响。
三、安装与接线:
布置与接线参考图2,操作者应画出实际接线图。安装与接线后应符合第二章2-1的要求。
图2
四、检测与调试:
1)KI1过电流继电器的调节:调节直流电流在小于1.5A时不动作,大于1.5A该继电器动作。2)KI2欠
电流继电器的调节:调节直流电流在小于0.08A不动作,在0.08~0.16该继电器动作。3)KT1及KT2断电延时时间继电器的调节:输入交流380V,KT1及KT2的动断触头立即分开,断电后,KT1约8秒的延时闭合,KT2约15秒的延时闭合。4)分别通入直流220V电源及交流380V电源,操作主令开关SA从零位到1、2、3位观察并励直流电动机的起动与调速是否正常,若不正常则就分析并排除故障。
