X62W铣床模拟控制线路的调试分析

 一、X62W铣床模拟控制线路的调试分析实验目的：
    1、熟悉X62W万能铣床模拟控制线路及其操作。
    2、通过实验掌握铣床电气设备的调试，故障分析及排除故障的方法。
   二、选用组件：
      1、实验设备

序 号	型  号	名           称	数 量
1	DQ31	波形测试及开关板	1件
2	DQ39	继电接触控制挂箱（一）	1件
3	DQ39-1	继电接触控制挂箱（二）	1件
4	DQ39-2	继电接触控制挂箱（三）	1件
5	DQ10	三相鼠笼异步电动机(△/220V)	1件
6	DQ18	三相双速异步电动机(低速)	1件

    2、屏上挂件排列顺序
      DQ39、DQ39-1、DQ39-2、DQ31
   三、实验方法：
    按图7-24接线，其中M₁选用DQ10三相鼠笼电动机，M₂选用DQ18三相双速异步电动机（低速），KM₁、KM₂、KM₃、FR₁、SB₁、SB₂、SB₃、T、B、R选用DQ39组件，Q₁、Q₂、Q₃、SB₄、FU₁、FU₂、FU₃、FU₄、ST₁、ST₂、ST₃、ST₄、K_A1、K_A2选用DQ39-1组件，K_A3选用DQ39-2组件，S₁、S₂选用DQ31组件。
    1、接好线后，仔细查对有无错接、漏接，各开关位置是否符合要求，检查无误后先对主轴电机及进给电机进行操作控制。
    1)主轴电机控制
    (1) 按交流电源接通按钮SB₃，操作Q₁开关，对主轴的正转(假定为逆时针)反转(假定为顺时针)进行预选，按下SB₁或SB₂电机停止运转。

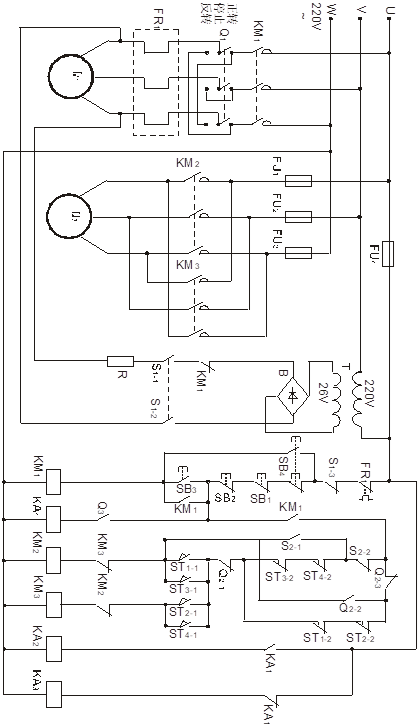

X62W铣床控制电路图
   (2) 按起动按钮SB₃，观察主轴电机应起动运转，并符合假定的正、反转要求。
   (3) 变速冲动：在停机情况下，按SB₄实现主轴电机的冲动，便于齿轮的啮合。
   2)进给电机控制
   (1) 园工作台工作：Q₂开关置于园工作台接通位置(即Q_2-1、Q_2-3断开, Q_2-2闭合)，主轴电机起动情况下，进给电机正转；Q₂ 开关置于园工作台断开位置时，(即Q_2-2断开、Q_2-1闭合、Q_2-3闭合)进给电机停止运转。
(2) 工作台纵向进给：Q₂开关置于园工作台断开位置(Q_2-1、Q_2-3闭合，Q_2-2断开)，操作ST₁或ST₂(使ST_1-1闭合或ST_2-1闭合)，进给电机应正转或反转运行。
(3) 工作台横向及垂直进给：Q₂开关置于园工作台断开位置（Q_{2- 2}断开、Q_2-1、Q_2-3闭合），操作ST₃或ST₄(使ST_3-1闭合或ST_4-1闭合)进给电机应正转或反转运行，实现工作台横向或垂直进给。
   (4)工作台快速移动。在主轴电机正常运转，工作台有进给运动的情况
下，若合上开关Q₃，则K_A2吸合(模拟电磁铁动作)，工作台快速移动。
   2、验证工作台各运动方向间的机电互锁：
(1)当铣床的园工作台旋转运动时，即Q_2-1、Q_2-3断开，Q_2-2闭合，如误操作进给手柄，使ST₁(或ST₂、或ST₃、或ST₄)动作，则进给电机停止运转。
  (2)工作台作向左或向右进给时，如果误操作向下（或向上、或向前、或向后）手柄使ST₃(或ST₄)动作时，则进给电机停转。
  (3)工作台向上(或向下、或向后)进给时，如果误操作向左(或向右)手柄使ST₁(或ST₂)动作时进给电机也停止运转。
  (4)工作台不作任何方向进给时，方可进行变速冲动。
  (5)拨动S₁开关（即S_1-1、S_1-2闭合、S_1-3断开），KM₁主触头马上断开，主轴电机应制动。
   3、查找与排除故障
    (1) 关断交流电源，由指导老师制造人为故障1～2处。
    (2) 重新检查接线能否在接通交流电源前排除故障，或接通电源，按正常状态下操作各主令电器，观察不正常故障现象并记录下来，再进行检查、排除。
    (3) 排除故障后，再次接通电源，按正常运行要求仍操作一遍，经指导教师检查动作正常后，断开电源，拆掉所有联接线，做好结束整理工作。
   四、思考题：
    1、电源相序接反了，有没有危险？如何处理？
    2、电机旋转方向与要求不符合如何处理？
    3、列出试验中出现的不正常现象并分析故障原因？
