电动葫芦电气控制电路实验

电动葫芦电气控制电路实验-实验目的：
    1、学习并掌握电动葫芦的提升和移行机构电气控制的方法。
    2、学习用限位开关对三相异步电动机进行能耗制动并观察其制动效果。
   二、选用组件：
       1、实验设备

序 号	型  号	名           称	数 量
1	DQ39	继电接触控制挂箱（一）	1件
2	DQ39-1	继电接触控制挂箱（二）	1件
3	DQ39-2	继电接触控制挂箱（三）	1件
4	DQ10	三相鼠笼异步电动机(△/220V)	1件
5	DQ18	三相双速异步电动机(低速)	1件

    2、屏上挂件排列顺序
      DQ39、DQ39-1、DQ39-2
   三、实验方法：

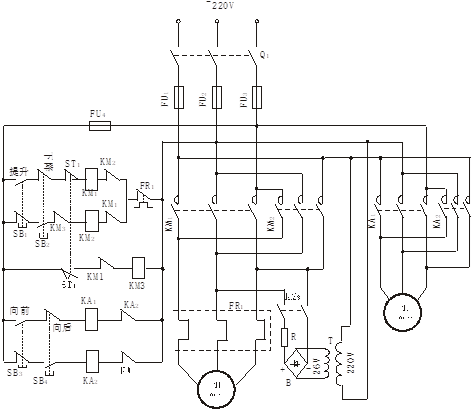

                                          图1电动葫芦控制电路图
1、调节三相可调输出线电压220V，按下“关”按钮，按图7-23接线。图中SB₁、SB₂、SB₃、KM₁、KM₂、KM₃、FR₁、T、B、R选用DQ39挂件，Q₁、FU₁、FU₂、FU₃、FU₄、KA₁、KA₂、SB₄、ST₁选用DQ39-1挂件。M₁选用DQ10电机，M₂选用DQ18电机。先对热继电器的整定电流进行调整，调整在M₁三相鼠笼式异步电动机的额定电流0.5A位置。
    2、M₁异步电动机装在导轨上，M₂鼠笼电动机放在实验桌的台面上，分别模拟升降、移行电动机。
    3、线路连接完成，经指导教师检查无误后，方可按下列步骤进行通电实验。假定电动机M₁提升为顺时针转向，电动机M₂向前移行为顺时针转

向，则按SB₁及SB₃应符合转向要求，若不符合要求，应调整相序使电机转向符合顺时针的假定要求。
    4、按SB₂及SB₄、M₁及M₂的转向应符合逆时针转向要求，在电机M₁ 运转的状态下，按ST₁即对电机能耗制动，观察电机应很快停转，以模拟实际电葫芦的升降电动机停机时，必须有制动电磁铁（即抱闸）将其轴卡住，能使重物悬挂在空中。
    5、再次操作各按钮，先按SB₂，M₁电机逆时针转向(下降)，再按SB₃，M₂电机顺时针转向(向前)，改为按SB₄，M₂电机逆时针转向(向后)，松开各按钮，电机应停止运转；按SB₁，M1电机顺时针运转 (提升)，按10秒钟(模拟电机已提升到最高位)，此时按ST₁ (模拟提升到最高位碰撞限位开关ST₁)， 电机应很快停止运转。
    6、为了在实际操作中保证安全，要求每次只按下一个按钮， 以使重物升降时不作移行运行，或在移行运行时不使重物作升降运动。也可设想在电路中加联锁使操作更安全。
四、电动葫芦电气控制电路实验讨论题：
（1）为什么在电动葫芦控制电路中，按钮要采用点动控制?
（2）在图中，行程开关ST₁起到什么作用？
