两地控制线路实验

两地控制线路实验-目的：
    1、掌握两地控制的特点，使学生对机床控制中两地控制有感性的认识。
    2、通过对此实验的接线，掌握两地控制在机床控制中的应用场合。
   二、选用组件：
    1、实验设备

序 号	型  号	名           称	数 量
1	DQ10	三相鼠笼异步电动机(△/220V)	1件
2	DQ39	继电接触控制挂箱（一）	1件
3	DQ39-1	继电接触控制挂箱（二）	1件

2、屏上挂件排列顺序
     DQ39、DQ39-1
三、两地控制线路实验-实验方法：
1、三相异步电动机两地控制：
在确保断电情况下按图7-12接线。图中SB₁、SB₂、SB₃、FR₁、KM₁、FR₁选用编号为DQ39的挂件，Q₁、FU₁、FU₂、FU₃、FU₄、SB₄选用编号为DQ39-1的挂件，电机选用DQ10（△/220V）。
(1) 按下屏上起动按钮，合上开关Q₁，接通220V三相交流电源。
(2) 按下SB₂，观察电机及接触器运行状况。
(3) 按下SB₁，观察电机及接触器运行状况。
(4) 按下SB₄，观察电机及接触器运行状况。
(5) 按下SB₃，观察电机及接触器运行状况。

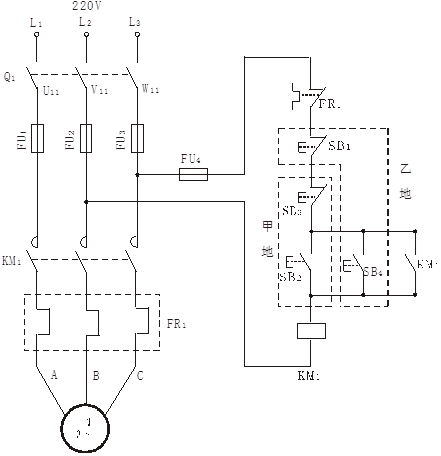

                          图  两地控制线路
四、两地控制线路实验讨论题：
    1、什么叫两地控制？两地控制有何特点？
    2、两地控制的接线原则是什么？
