工作台自动往返循环控制线路实验

 一、工作台自动往返循环控制线路-实验目的：
    1、通过对工作台自动往返循环控制线路的实际安装接线、掌握由电气原理图变换成安装接线图的方法、掌握行程控制中行程开关的作用、以及在机床电路中的应用。
    2、通过实验进一步加深自动往返循环控制在机床电路中的应用场合。
   二、选用挂件：
    1、实验设备

序 号	型  号	名           称	数 量
1	DQ10	三相鼠笼异步电动机(△/220V)	1件
2	DQ39	继电接触控制挂箱（一）	1件
3	DQ39-1	继电接触控制挂箱（二）	1件

2、屏上挂件排列顺序
  DQ39、DQ39-1
   三、实验方法：
1、图（a）为控制线路图，（b）为示意图。当工作台的档块停在行程开关ST₁和ST₂之间任何位置时，可以按下任一启动按钮SB₁或SB₂使之运行。例如按下SB₁，电动机正转带动工作台左进，当工作台到达终点时档块压下终点行程开关ST₁，使其常闭触点ST_1-1断开，接触器KM₁因线圈断电而释放，电机停转；同时行程开关ST₁的常开触电ST_1-2闭合，使接触器KM₂通电吸合且自锁，电动机反转，拖动工作台向右移动；同时ST₁复位，为下次正转作准备，当电机反转拖动工作台向右移动到一定位置时，档块2碰到行程开关ST₂，使ST_2-1断开，KM₂断电释放，电动机停电释放，电动机停转；同时常开触点ST_2-2闭合，使KM₁通电并自锁，电动机又开始正转，如此反复循环，使工作台在预定行程内自动反复运动。

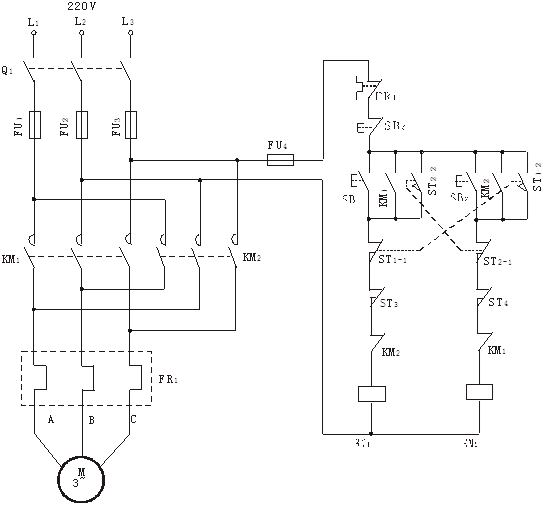

                                                       (a)

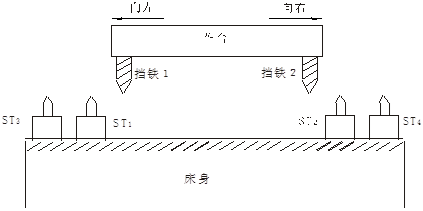

                                                          (b)
                                      图工作台自动往返循环控制线路
2、按图（a）接线。图中SB₁、SB₂、SB₃、FR₁、KM₁、KM₂选用DQ39挂件，FU₁、FU₂、FU₃、FU₄、Q₁、ST₁、ST₂、ST₃、ST₄选用DQ39-1挂件，电机选用DQ10（△/220V）。经指导老师检查无误后通电操作：
(1) 合上开关Q₁，接通220V三相交流电源。
(2) 按SB₁按钮，使电动机正转约十秒钟。
(3) 用手按ST₁（摸拟工作台左进到终点，档块压下行程开关ST₁），观察电动机应停止正转并变为反转。
(4) 反转约半分钟，用手压ST₂（模拟工作台右进到终点，档块压下行程开关ST₂），观察电动机应停止反转并变为正转。
(5) 正转十秒钟后按下ST₃和反转十秒钟后按下ST₄，观察电机运转情况。(6) 重复上述步骤，线路应能正常工作。
   四、讨论题：
1、行程开关主要用于什么场合，它是运用什么来达到行程控制，行程开关一般安装在什么地方？
2、图中ST₃、ST₄在行程控制中起什么作用？
3、列举几种限位保护的机床控制实例。
