三相异步电动机的正反转控制线路实验

一、三相异步电动机的正反转控制线路-实验目的：
    1、通过对三相异步电动机正反转控制线路的接线，掌握由电路原理图接成实际操作电路的方法。
    2、掌握三相异步电动机正反转的原理和方法。
    3、掌握手动控制正反转控制、接触器联锁正反转、按钮联锁正反转控制及按钮和接触器双重联锁正反转控制线路的不同接法，并熟悉在操作过程中有哪些不同之处。
   二、选用组件：
    1、实验设备

序 号	型  号	名           称	数 量
1	DQ10	三相鼠笼异步电动机(△/220V)	1件
2	DQ39	继电接触控制挂箱（一）	1件
3	DQ39-1	继电接触控制挂箱（二）	1件

    2、屏上挂件排列顺序
     DQ39、DQ39-1
   三、实验方法：
1、倒顺开关正反转控制线路：
 (1) 旋转调压器旋钮将三相调压电源U、V、W输出线电压调到220V，按下“关”按钮切断交流电源。
(2) 按图1接线。图中Q₁（用以模拟倒顺开关）、FU₁ 、FU₂、FU₃选用DQ39-1挂件，电机选用DQ10（△/220V）。
(3) 启动电源后，把开关Q₁合向“左合”位置，观察电机转向。
(4) 运转半分钟后，把开关Q₁合向“断开”位置后，再扳向“右合”位置，观察电机转向。

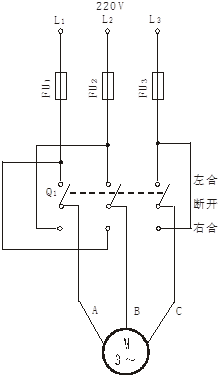

                 图1  倒顺开关正反转控制线路
2、接触器联锁正反转控制线路：
(1) 按下“关”按钮切断交流电源。按图2接线。图中SB₁、SB₂、SB₃、KM₁、KM₂、FR₁选用DQ39件，Q₁、FU₁、FU₂ 、FU₃、FU₄选用DQ39-1挂件，电机选用DQ10（△/220V）。经指导老师检查无误后，按下“开”按钮通电操作。
(2) 合上电源开关Q₁，接通220V三相交流电源。
(3) 按下SB₁，观察并记录电动机M的转向、接触器自锁和联锁触点的吸断情况。
(4) 按下SB₃，观察并记录M运转状态、接触器各触点的吸断情况。
(5) 再按下SB₂，观察并记录M的转向、接触器自锁和联锁触点的吸断情况。

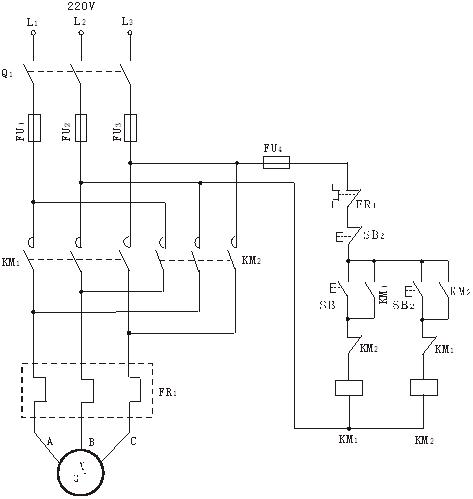

                                    图2  接触器联锁正反转控制线路
3、按钮联锁正反转控制线路：
(1)按下“关”按钮切断交流电源。按图3接线。图中SB₁、SB₂、SB₃、KM₁、KM₂、FR₁选用DQ39挂件，Q₁、FU₁、FU₂ 、FU₃、FU₄选用DQ39-1挂件，电机选用DQ10（△/220V）。经检查无误后，按下“开”按钮通电操作。
(2) 合上电源开关Q₁，接通220V三相交流电源。
(3) 按下SB₁，观察并记录电动机M的转向、各触点的吸断情况。
(4) 按下SB₃，观察并记录电动机M的转向、各触点的吸断情况。
(5) 按下SB₂，观察并记录电动机M的转向、各触点的吸断情况。

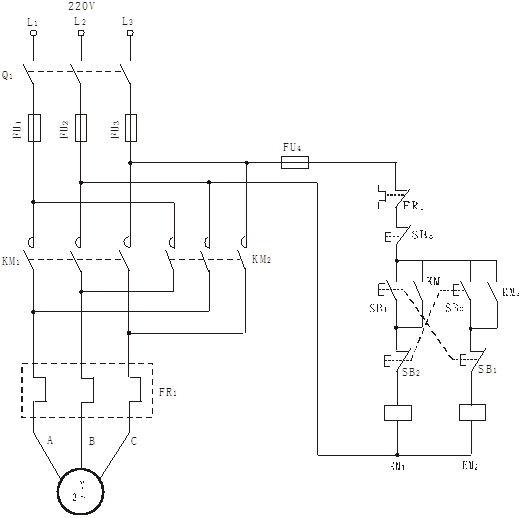

                                                   图3  按钮联锁正反转控制线路
4、按钮和接触器双重联锁正反转控制线路：
(1) 按下“关”按钮切断三相交流电源按图7-7接线。图中SB₁、SB₂、SB₃、KM₁、KM₂、FR₁选用DQ39挂件，FU₁、FU₂、FU₃、FU₄、Q₁选用DQ39-1挂件，电机选用DQ10（△/220V）。经检查无误后，按下“开”按钮通电操作。
(2) 合上电源开关Q₁，接通220V交流电源。
(3) 按下SB₁，观察并记录电动机M的转向、各触点的吸断情况。
(4) 按下SB₂，观察并记录电动机M的转向、各触点的吸断情况。
(5) 按下SB₃，观察并记录电动机M的转向、各触点的吸断情况。

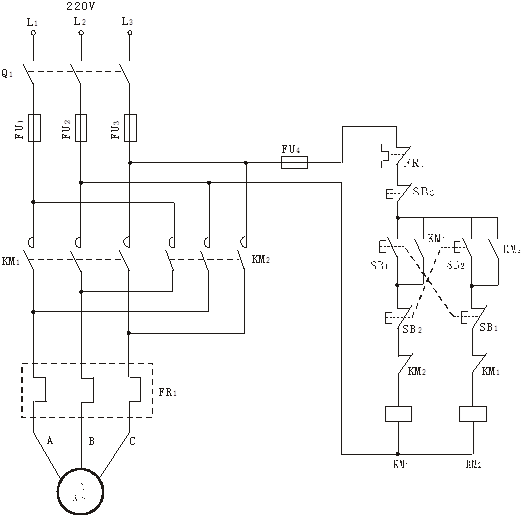

                                               图 4  按钮和接触器双重联锁正反转控制线路
四、讨论题：
 1、在图4中，欲使电机反转为什么要把手柄扳到“停止”使电动机M停转后，才能扳向“反转”使之反转，若直接扳至“反转”会造成什么后果？
    2、试分析图1、2、3、4各有什么特点？并画出运行原理流程图。
    3、图2、3虽然也能实现电动机正反转直接控制，但容易产生什么故障，为什么？图4比图3和4有什么优点？
4、接触器和按钮的联锁触点在继电接触控制中起到什么作用？
