传感器实验

传感器-实验目的：
掌握半桥电路的工作原理和性能。

二、传感器实验-所用单元：

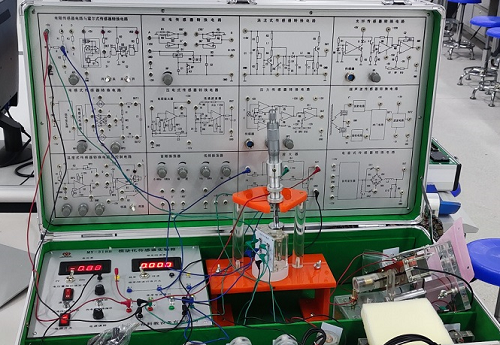

电阻应变式传感器、调零电桥、差动放大器板、直流稳压电源、数字电压表、位移台架。
三、实验原理及电路：
将两个受力方向不同的应变片电阻分别接入电桥的两个相邻桥臂，组成半桥形式的测量电路，转换电路的输出灵敏度提高，非线性得到改善。
实验电路图见图1-1，当两个应变片的阻值和应变量相同时，半桥输出电压U_O＝2EKε
四、实验步骤：
1、按实验一的实验步骤1至3进行操作。
2、按图1-1接线，将两个受力方向相反的应变片接入电桥中。

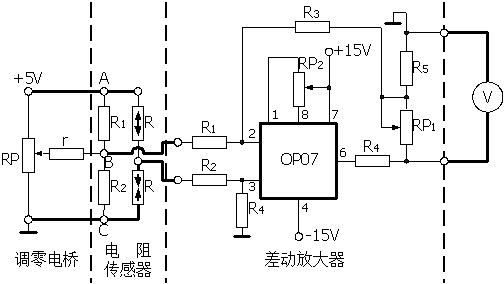

图1-1 电阻式传感器半桥实验电路
3、调节平衡电位器RP，使数字电压表指示接近零，然后旋动测微器使表头指示为零，此时测微器的读数视为系统零位。分别上旋和下旋测微器，每次0.4mm，上下各2mm，将位移量X和对应的输出电压值U_O记入下表中。
                                                                               表 1-1

X(mm)						0
UO(mV)						0

---
