维修电工电气线路板安装和焊接要求

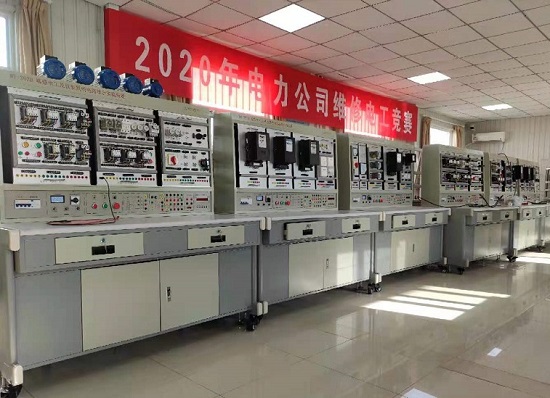

维修电工电气安装时的要求：
1、板上安装的所有电气控制器件的名称、型号、工作电压性质和数值，信号灯及按钮的颜色等，都应正确无误，安装要牢固，在醒目处应贴上各器件的文字符号。
2、连接导线要采用规定的颜色
（1）接地保护导线（PE）必须采用黄绿双色；
（2）动力电路的中线（N）和中间线（M）必须是浅蓝色；
（3）交流和直流动力电路应采用黑色；
（4）交流控制电路采用红色；
（5）直流控制电路采用蓝色。
3、导线的绝缘和耐压要符合电路要求，每一根连接导线在接近端子处的线头上必须套上标有线号的套管；进行控制板内部布线，要求走线横平竖直、整齐、合理，接点不得松动；进行控制板外部布线，对于可移动的导线应放适当的余量，使绝缘套管（或金属软管）在运动时不承受拉力，接地线和其他导线接头，同样应套上标有线号的套管。
4、安装时按钮的相对位置及颜色
（1）“停止”按钮应置于 “启动”按钮的下方或左侧，当用两个“启动”按钮控制相反方向时，“停止”按钮可装在中间。
（2）“停止”和“急停”用红色，“启动”用绿色，“启动”和“停止”交替动作的按钮用黑色、白色或灰色，点动按钮用黑色，复位按钮用是蓝色，当复位按钮带有“停止”作用时则须用红色。
5、安装指示灯及光标按钮的颜色
（1）指示灯颜色的含义
        红——危险或报警
黄——警告
绿——安全
白——电源开关接通
（2）光标按钮颜色的用法
红——“停止”或“断开”
黄——注意或警告
绿——“启动”
蓝——指示或命令执行某任务
白——接通辅助电路。

二、维修电工电气安装后（在接通电源前的）质量检验：
1、再次检查控制线路中各元器件的安装是否正确和牢靠；各个接线端子是否连接牢固。线头上的线号是否同电路原理图相符合，绝缘导线的颜色是否符合规定，保护导线是否已可靠连接。
2、短接主电路、控制电路, 用500V兆欧表测量与保护电路导线之间的绝缘电阻应不得小于2兆欧。

---
