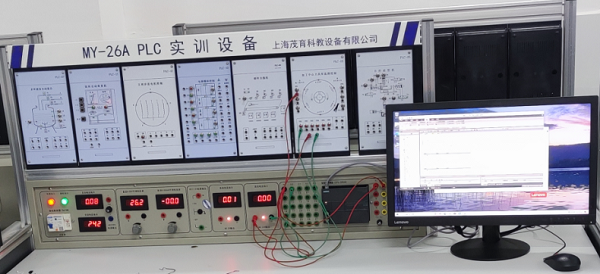

PLC顺序控制实训:在运用PLC进行顺序控制时常采用顺序控制指令,这是一种由顺序功能图设计梯形图的步进型指令。首先用顺序功能图描述程序的设计思想,然后再用指令编写出符合程序设计思想的程序。顺序控制指令可以将顺序功能图转换成梯形图程序,顺序功能图是设计梯形图程序的基础。
1.顺序功能图简介:
一个三步循环步进的顺序功能图如图1所示。

图1 顺序功能图

图2 状态步之间的逻辑关系

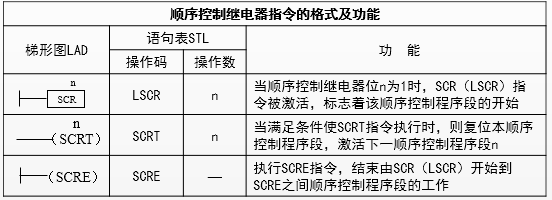

2、PLC顺序控制实训:.顺序控制继电器指令:

说明:1)顺序控制继
电器位n必须寻址顺序控制继电器S的位。不能 把同一编号的顺序控制继电器位用在不同的程序中,例如,如果在主程序中使用S0.1,则不能在子程序中再使用;
2)在SCR段之间不能使用JMP和LBL指令,即不允许跳入或跳出SCR段。可以使用跳转和标号指令在SCR段内跳转;
3)不能在SCR段中使用FOR、NEXT和END指令。
3. 顺序控制继电器指令编程举例
红绿灯循环点亮控制
1)红绿灯循环点亮控制要求
按下起动按钮,红灯点亮1S后熄灭,同时绿灯点亮;绿灯点亮1S后熄灭,再点亮红灯,不断循环直至按下停止按钮
2)绘制顺序功能图
根据控制要求绘制红绿灯循环点亮的顺序功能图。

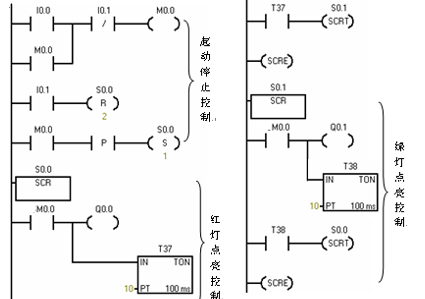

3)编制梯形图程序
