十字路口交通灯实验

十字路口交通灯实验目的：
1、掌握十字路口交通信号灯的控制原理。
2、掌握PLC定时器、计数器的使用方法。
二、十字路口交通灯实验器材：

1、PLC-2型可编程控制器实验台	1台
2、交通信号灯PLC自动控制演示板	1块
3、PC机或手持编程器	1台
4、编程电缆	1根
5、自锁式连接导线	若干

三、十字路口交通灯实验-原理与实验步骤：

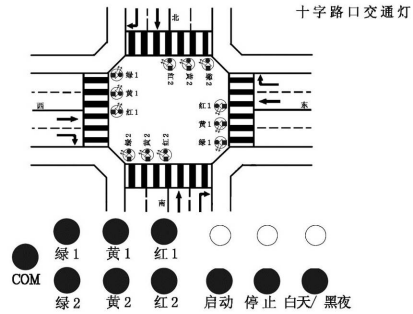

1、交通信号灯PLC自动控制演示板结构如图1.1
2、本装置与交通信号实际控制一致，采用LED模拟信号灯，信号灯分东西、南北二组，分别有“红”“黄”“绿”三种颜色。其工作状态由PLC程序控制，“启动”、“停止”按钮分别控制信号灯的启动和停止。“白天/黑夜”开关控制信号灯白天/黑夜转换。
3、对“红”“黄”“绿”灯控制要求如下：
（1）假设东西方向交通比南北方向繁忙一倍，因此东西方向的绿灯通行的时间多一倍。
（2）按“启动”按钮开始工作，按下“停止”按钮停止工作，“白天/黑夜”开关按下闭合时为黑夜工作状态，这时只有黄灯闪烁，断开时按时序控制图工作。
4、根据具体情况还可增加控制要求，如紧急控制，某一方向绿灯常亮。
5、实验步骤：
（1）打开PLC-2型实验台电源，编程器与PLC连接。
（2）根据具体情况编制输入程序，并检查是否正确。
（3）实验台与实验模块连接，检查连线是否正确。
（4）按下启动按钮，观察运行结果。
四、推荐设计程序清单
1、I/O地址分配清单

输入 地址：	启动按钮	I0.0			停止按钮	I0.1
	晚上开关	I0.2
输出 地址：	红1	Q0.0	黄1	Q0.4	绿1	Q0.2
	红2	Q0.3	黄2	Q0.1	绿2	Q0.5

---
