PLC多种液体混合装置实验

PLC多种液体混合装置-实验目的：
1、掌握搅拌器PLC的基本原理。
2、掌握置位、复位、步进指令的使用。

二、PLC多种液体混合装置实验-实验器材：

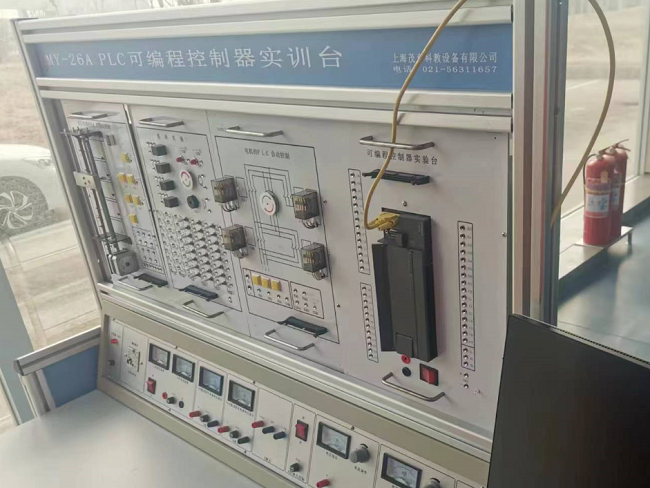

1、PLC-2型可编程控制器实验台	1台
2、搅拌器PLC控制演示板	1块
3、PC机或手持编程器	1台
4、编程电缆	1根
5、自锁式连接导线	若干

图1.1
三、实验原理与实验步骤：

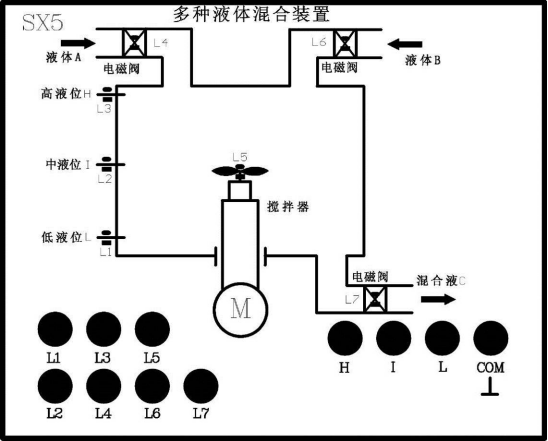

1、搅拌器PLC控制演示板结构如图1.1所示。
2、图中H、I、L为夜面传感器，当液面到达此位置时（指示灯亮），传感器发出信号，PLC收到信号后控制电磁阀或搅拌电机工作，X1、X2、X3为三个电磁阀，M为搅拌电机。
3、本演示装置利用LED指示灯模拟搅拌器各点的工作状态，如电磁阀的开闭状态、液面到位信号，搅拌电机工作用LED闪烁来表示。同时采用定时器来模拟液面上升/下降。
4、控制要求：
（1）初始状态各阀门关闭，传感器H、I、L为OFF。
（2）按下启动按钮定时器开始计时，同时阀门X1打开，开始注入液体A，1S后到达液面L，低液位显示L1亮（即传感器L=ON），3S后液面到达I，中液位显示L2亮（传感器I=ON），控制阀X1关闭、阀X2打开注入液体B，再经过3S后，液面到达H，高液位显示L3=ON（传感器H=ON），控制X2关闭、搅拌电机开始工作，3S后搅拌结束，阀X3打开，液面下降，7S后液体放空阀X3关闭，一周工作结束，按启动阀X1打开继续工作。
5、实验步骤：
（1）打开PLC-2型实验台电源，编程器与PLC连接。
（2）根据具体情况编制输入程序，并检查是否正确。
（3）实验台与实验模块连接，X0接实验台上的按钮P0，检查连
线是否正确。
（4）按下启动按钮，观察运行结果。
四、设计程序清单：
1、I/O地址分配清单

输入地址：	启动	I0.0	H	I0.2
	I	I0.3	L	I0.4

输出地址：	L1	Q0.0	L2	Q0.1
	L3	Q0.2	L4	Q0.3
	L5	Q0.4	L6	Q0.5
	L7	Q0.6
