艺术彩灯造型的PLC控制实验

艺术彩灯造型的PLC控制实验：实验目的：
1、掌握PLC控制的基本原理。
2、掌握移位寄存器的使用。
3、掌握PLC直接驱动小型负载。
二、实验器材：

1、PLC-2型可编程控制器实验台	1台
2、PLC-DEMO006艺术彩灯造型控制演示板	1块
3、PC机或手持编程器	1台
4、编程电缆	1根
5、自锁式连接导线	若干

三、艺术彩灯造型的PLC控制实验：实验原理与实验步骤：

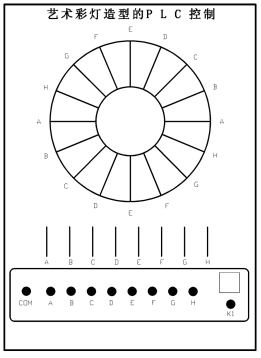

1、艺术彩灯造型PLC控制演示板结构如图6.1所示。
2、图中A、B、C、D、E、F、G、H为八路LED发光管，模拟彩灯显示。上面八路形成一个环形，下面八路形成一字形，上下同时控制，形成交辉相映的效果。
3、控制要求：
A→B→C→D→E→F→G→H→ABCDEFGH→H→G→F→E→D→C→B→ABCDEFGH
4、实验步骤：
（1）打开PLC-2型实验台电源，编程器与PLC连接。
（2）根据具体情况编制输入程序，并检查是否正确。
（3）实验台与PLC-DOME006连接，检查连线是否正确。
（4）按下启动按钮，观察运行结果。
四、设计程序清单：
1、I/O地址分配清单：

输入地址：	启动	I0.0	停止	I0.1
输出地址：	A	Q0.0	B	Q0.1
	C	Q0.2	D	Q0.3
	E	Q0.4	F	Q0.5
	G	Q0.6	H	Q0.7



---
