自动送料装车系统实验
一、自动送料装车系统实验-实验目的
PLC构成一个自动送料装车系统。
二、实验器材
1、可编程控制器实验台 1台
2、
PLC-DEMO0015自动送料装车控制演示板 1块
3、PC机(自备) 1台
4、编程电缆 1根
5、自锁式连接导线(或扁平线) 若干根
三、实验原理与实验步骤

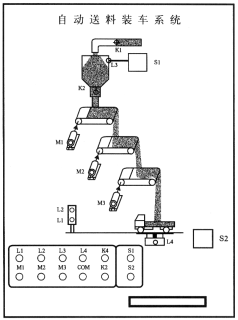

1、自动送料装车系统演示板结构如图所示。
2、本实验利用9个LED灯演示系统工作状态。M1、M2、M3表示电机,其余为开关指示。
3、控制要求:
设计一个自动送料装车系统控制程序。L2=ON,L1=OFF,表示允许汽车进场装料;当汽车到来时,S2=ON,L1、L4=ON,L2=OFF,K1打开放料至S1料位检测开关(L3=ON)时关闭,电机M3运行;M3运行5秒后M2运行,M2运行5秒后M1运行。M1运行后打开出料阀K2,过5S小车装满,L4=ON,K2关闭,过1S电机M1停止,再过1S电机M2停止运行,再过1S电机M3停止运行,然后S2=OFF,系统回到初始状态,(L3=OFF;当料满后,S2=OFF,L4=OFF,料斗阀K2关闭,该模块利用9个LED灯演示系统工作状态。M1、M2、M3表示电机,其余为开关指示。自动送料装车模块如图4.26所示。
4、实验步骤:
(1)打开实验台电源,编程器与PLC连接。
(2)根据具体情况编制输入程序,并检查是否正确。
(3)按图接线,检查连线是否正确。
(4)按下启动按钮,观察运行结果。
四、设计程序清单
I/O地址分配:
输入部分(IN) |
代号 |
功能 |
地址 |
S1 |
料位检测 |
I0.1 |
S2 |
汽车检测 |
I0.2 |
启动 |
|
I0.4 |
停止 |
|
I0.5 |
输出部分(OUT) |
代号 |
功能 |
地址 |
L1 |
禁止汽车进场 |
Q0.1 |
L2 |
允许汽车进场 |
Q0.2 |
L3 |
料满显示 |
Q0.3 |
L4 |
汽车到位显示 |
Q0.4 |
M1 |
M1控制 |
Q0.5 |
M2 |
M2控制 |
Q0.6 |
M3 |
M3控制 |
Q0.7 |
K1 |
进料阀控制 |
Q1.0 |
K2 |
出料阀控制 |
Q1.1 |
