电机的PLC控制实验
一、电机的PLC控制实验-
实验目的:
1、掌握PLC控制辅助继电器方法。
2、了解三相交流电机的实际接线。
二、实验器材:
1、PLC-2型可编程控制器实验台 |
1台 |
2、PLC-DEMO007电机的PLC自动控制演示板 |
1块 |
3、PC机或手持编程器 |
1台 |
4、编程电缆 |
1根 |
5、自锁式连接导线 |
若干 |

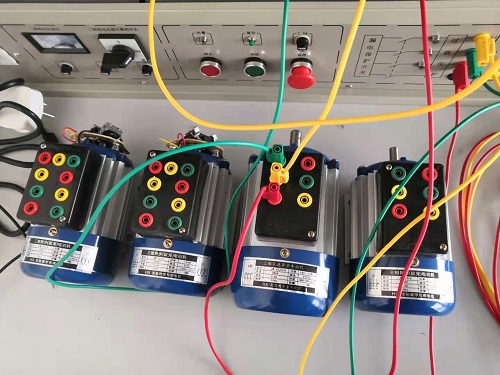

图.1
三、实验原理与实验步骤:
1、PLC-DEMO007电机的PLC自动控制演示板结构如图7.1所示。
2、实验原理
本实验采用直流电机模拟交流电机的运行,通过实验使学生了解实际交流电机的控制运行。KM1、KM2是两个控制电机正反转的继电器,KMY、KM△是两个模拟控制电机Y、△形接法的继电器。L1、L2、L3和L4是控制信号指示灯。PO1按钮控制电机下转启动,PO2控制电机反转启动,PO3是停止按钮。
3、控制要求:
(1)按下正向启动按钮PO1,电机即正向启动,继电器KM1工作。
(2)按下反向启动按钮PO2,电机即反向启动,继电器KM2工作。
(3)启动后,电机先模拟Y方式运行,继电器KMY工作,8S后变成△方式运行,继电器KM△工作。
(4)正向与反向之间可以随时切换,按下PO3停止按钮,工作立即停止。
(5)KM1和KM2不能同时接通,否则会引起短路。
4、实验步骤:
(1)打开PLC-2型实验台电源,编程器与PLC连接。
(2)根据具体情况编制输入程序,并检查是否正确。
(3)实验台与PLC-DOME007连接,检查连线是否正确。
(4)按下启动按钮,观察运行结果。
四、设计程序清单
1、I/O地址分配清单:
输入地址: |
正向启动P01 |
I0.1 |
反向启动P02 |
I0.3 |
|
停止P03 |
I0.2 |
|
|
输出地址: |
KM1 |
Q0.2 |
KM2 |
Q0.3 |
|
KMY |
Q0.1 |
KM△ |
Q0.2 |
