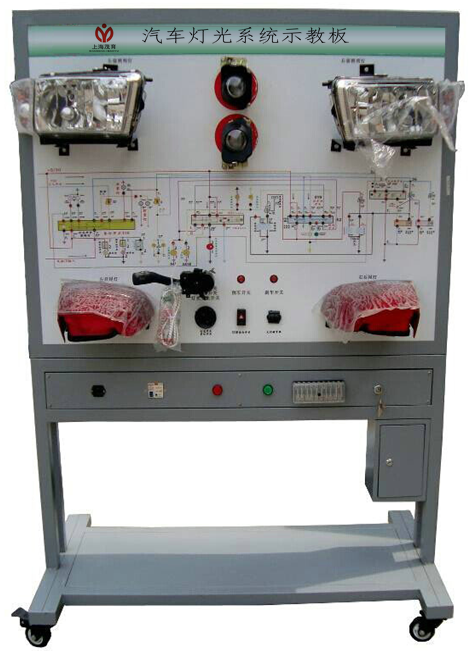

汽车示教板：浅谈丰田威驰打近光挡时无眩目

摘要：汽车作为现代最重要的交通工具之一，在当今社会得到了飞速的发展。在我国汽车快速的进入了普通家庭，已成为事实。由于汽车交通所引发的事故呈现出上升的趋势。特别是汽车在夜间行驶，汽车前大灯远近灯光的控制不当也会带来一些不安全的因素。作为高职汽车运用技术专业,使汽车专业学生通过反复模拟实验,强化对汽车灯光的认识,掌握汽车灯光电路常见故障的诊断和检测思路,判断故障的最终原因;另外我们的教学人员也可在开发制作中得到锻炼,提高自身理论与实践操作水平。下面讲解丰田威驰打近光挡时无眩目问题，并提出解决方案，完成维修工艺单，使学生能够正确使用汽车检修仪器、工具对汽车电路系统的常见故障进行分析、排查，巩固了相关理论知识，同时也锻炼了实践动手能力，具有一定的实用价值
一、丰田威驰汽车：行驶里程约13万km的2006款丰田威驰1.3L手动挡轿车。用户反映：该车打近光挡时，发现左侧近光正常、无眩目，而右侧灯光则出现眩目现象。
二、丰田威驰汽车故障分析：由于威驰采用双丝灯泡，正常情况下，打近光挡时应无眩目，因为在其近光灯丝的下方安装有遮光罩，可将其灯丝发光时射向反射镜下部的光线挡住。现故障现象指明近光有眩目，所以故障原因可能出在灯泡安装部位及其连接线路上。
三、丰田威驰汽车故障诊断：根据故障分析的思路，首先将前照灯按规定要求拆下，推开中间的锁紧铁线，打开锁扣，观察灯泡的安装位置是否正确（近光灯丝的遮光罩是否处于下方）；经检查发现，本车灯泡安装正常。接下来检查前照灯外壳上用来调整反射镜方向的调整螺钉，检查有无反射镜角度不合适的问题，检查结果正常。最后查看前照灯3个端子插头的连接情况，发现前照灯线路插头连接错误，将远、近光线路接反，由此找出故障点。当灯光开关打到近光挡时，右侧前照灯连接的是远光灯线路，所以会出现眩目现象。解决方法是将线束插头重新正确连接。
