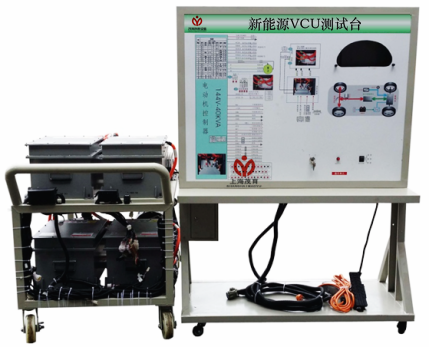

新能源VCU测试台

一、新能源VCU测试台产品功能
采用真实的72V纯电动汽车驱动系统实物为基础，可真实展示纯电动汽车驱动系统的组成结构和工作过程。
二．新能源VCU测试台功能特点
1、真实可运行的纯电动汽车驱动系统，充分展示纯电动汽车驱动系统的组成结构和工作过程。
2、实训台面板上安装有电动汽车仪表，可实时显示动力传递过程、车速、电压、温度等、电控系统故障指示灯等参数变化。
3.实训台配备有电子油门控制装置，可方便对纯电动汽车驱动系统进行加减速。
4.实训台配备有电源总开关、转动部件防护罩等安装保护装置。
5.实训台配备带CAN通讯的电池管理系统、带CAN通讯的电机控器。提供 Can 通信协议，及接口定义。
6.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
7.可供各款VCU开发测试标定(注：用户自行开发的VCU完成代替测试), 与电池管理系统、电机控器CAN通讯。
8.提供整车CAN通信协议。
9. 配置明细(见表格)
三、技术规格
   1.工作电源：HV磷酸铁锂离子动力电池组
   2.工作温度：-40℃～+50℃
   3.设备颜色：标准7032等
   4.设备钢管：40*40*3mm
   5.设备机柜：1.5mm冷板冲压成形；
   6.移动脚轮：100*60mm
   7.外形尺寸：约1240×600×1100mm(长×宽×高)
四．配置明细(每台)

序号	名称	规格型号与说明	单位	数量

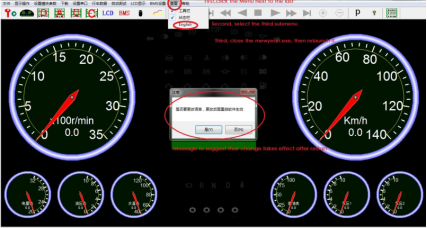

1	组合仪表	带CAN-BUS通讯; CAN 总线显示器/仪表带总线接口的彩色液晶显示器，有下列主要功能：（1）7 寸彩色液晶显示器，其上显示 BMS 报警数据、各单体电压、采集点温度、均衡电流等。（2）与 BMS 系统通过 CAN 总线获取 BMS 数据，并在仪表的的彩色液晶上显示出来。（3）与整车控制器、车身控制器等通信，显示相关信息。（4）记录 1 个月数据，并可以图表形式显示出来。	个	1
2	点火开关	JK423点火开关	只	1

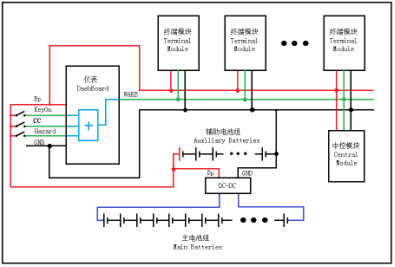

3	电池管理系统	BMS主控模块等，BMS软件＋硬件包括: BMS 系统由三大部分组成:终端模块、中控模块、显示模块。终端模块负责测量电池电压及温度、均衡电池能量、控制电池箱风扇。中控模块负责 SOC 计算、产生各类报警数据、控制充放电电路、测量高压线路绝缘性能。显示模块负责显示电池的数据、给出声光报警、记录数据（可选）。框图标定软件地址分配（1）仪表：208 （2）BMS 中控模块：210 （3）BMS 集成模块：211 （4）BMS 终端模块：212-239 协议单体数据 A. 压单体电池电压 Voltage of Individual Battery PGN65431（PF=0XFF，PS=0X97 ，ID=18FF97SA，SA 为源地址 SA is SourceAddress）发送周期 Repetition of Sending：500ms 优先级 Priority：6 数据单位 Resolution：0.0025V/bit 数据偏移 Offset：0 BYTE 1：本帧第一个电压序号 Serial No. of The First Voltage 。 BYTE 2，3：bit1-bit11 电压 Voltage 1，bit12-bit16 电池组号 Box Number。 BYTE 4，5：bit1-bit11 电压 Voltage 2，bit12-bit16 电池组号 Box Number。 BYTE 6，7：bit1-bit11 电压 Voltage 3，bit12-bit16 电池组号 Box Number。 BYTE 8：保留 Reserved。 B. 度电池温度 Temperature of Battery PGN65432（PF=0XFF，PS=0X98 ，ID=18FF98SA，SA 为源地址 SAis SourceAddress）发送周期 Repetition of Sending：500ms 优先级 Priority：6 数据单位 Resolution：1℃/bit 数据偏移 Offset：-40℃ BYTE 1：本帧第一个温度序号 Serial No. of The First Temperature。 BYTE 2：温度 Temperature 1。 BYTE 3：温度 Temperature 2。 BYTE 4：温度 Temperature 3。 BYTE 5：温度 Temperature 4。 BYTE 6：温度 Temperature 5。 BYTE 7：温度 Temperature 6。 BYTE 8：BYTE 1 取反。 C. 单体电池均衡电流 PGN65433（PF=0XFF，PS=0X99 ，ID=18FF99SA，SA 为源地址 SAis SourceAddress）发送周期 Repetition of Sending：500ms 优先级 Priority：6 ……	套	1
4	电机与电机控制器	电动汽车四轮车电机永磁同步电机:72V （10KW-20KW）配套控制器电机电机指标提供电机控制器的接口定义（带CAN通信接口），提供.通信协议	套	1

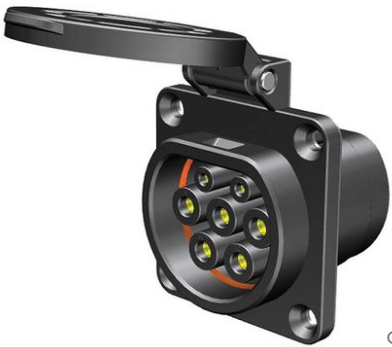

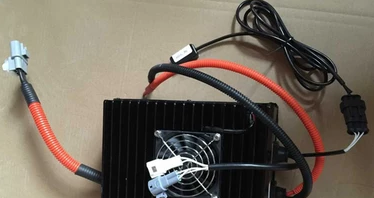

5	车载充电器与充电接口	车载锂电池充电器：72V 10A 接口定义提供，提供通信协议。充电接口:国标7孔慢充16A(车端侧)	套	1

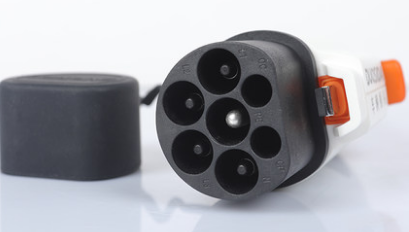

6	充电枪	国标7孔慢充16A	只	1

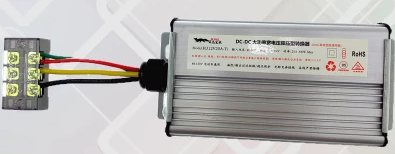

7	DC-DC转换器	72-12V20A 接口定义提供，不提供通信协议。	只	1

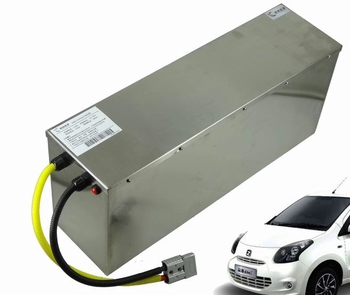

8	HV磷酸铁锂离子动力电池组	72V 200AH 电池内部安装：电池温度传感器与电压采集端子。电池总电源线上安装：霍尔开环开口直流大电流传感器。铁制外壳电池箱体，上表面安装可活动打开的维修盖板。	套	1
9	档位开关	档位三档开关：前进/停止/倒车	套	1

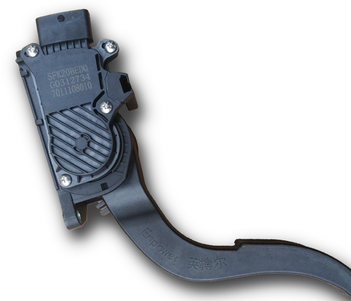

12	电子油门踏板	与控制器配套（5V或者12V，霍尔式传感器）	套	1

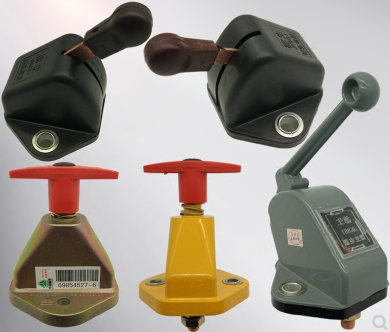

13	高压电源回路总开关	安全装置,安全闭合与断开高压回路电路。（手动控制）	只	1
14	移动台架	约1240×600×1100mm(带自锁脚轮装置) 安装真实可运行器件的底座与面板面板的上箱。	台	1

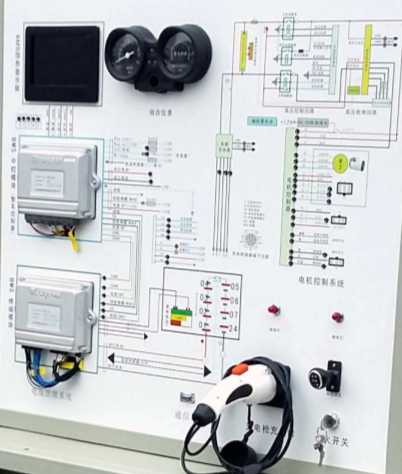

15	原理面板	安装检测端子的原理图面板。端子定义标注,可设计开放式。注：原理图绘好，用方校对后施工。	套	1
16	保险丝盒	配套	套	1
17	保修卡/合格证	配套	套	1
18	教师手册	配套	套	1
19	开关量装置	6路12V的开关量；（10A）带有拨码开关或按钮；安装检测端子（引出12V电源和地线标识）	套	1
20	电池箱冷却系统	BMS模块控制电子风扇.	套	1

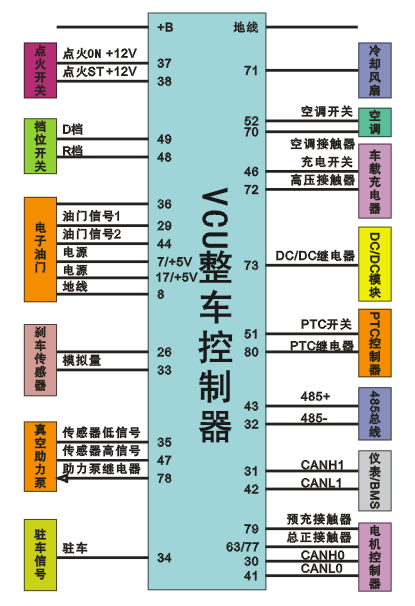

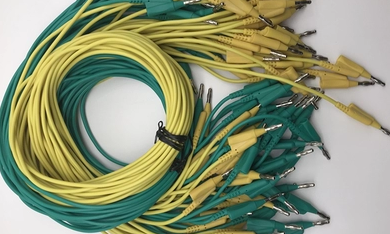

21	VCU线束（用户VCU替代测试用）	注：用方提供电路资料，加工方订做好。 VCU线束,带实验插接导线（香蕉插头线），长1米.。	套	1

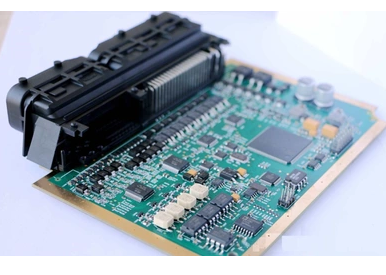

22	VCU硬件（用户VCU替代测试用）	注：用方提供，加工方固定好、相关线路接好。	套	1
23	VCU硬件与VCU线束	配套系统器件	套	1
24	高压配电箱	安装维修手动开关；进出高压线标识定义；	套	1

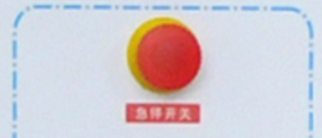

25	实验安全装置	安装急停开关	只	1
