异步电动机自锁控制电路实验说明

一、异步电动机自锁控制电路操作所需电器元件明细表（见表1）

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63-1A	1	实验屏上
FU	熔断器		配熔体2A	3
KM	交流接触器		线圈AC380V	1
SB1 SB2	按钮开关			2	SB1绿色 SB2红色
M	三相鼠笼式异步电动机		U_N380(Y)I_N0.53AP_N160W	1
FR	热继电器	JR16B	整定电流0.63-1A	1	整定电流0.63A

二、电路图：

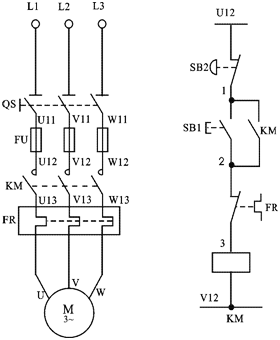

图1（a）

线路的动作过程是这样的；当按下起动按钮SB1，线圈KM通电主触头闭合，电动机旋转。当松开按钮时，电动机M不会停转，因为这时，接触器线圈KM可以通过并联在SB1两端已闭合的辅助触头KM继续维持通电，保证主触头KM仍处在接通状态，电动机M就不会失电，也就不会停转。这种松开按钮而仍能自行保持线圈通电的控制线路叫做具有自锁（或自保）的接触器控制线路，简称自锁控制线路。与SB1并联的这一对常开辅助触头KM叫做自锁（或自保）触头。
三、安装与接线（参考）

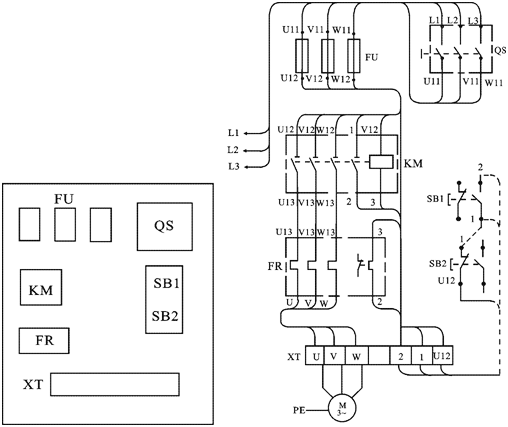

图2（b）
四、检测与调试
确认接线正确后，接通交流电源L1、L2、L3并“合”开关QS，按下SB1，电机应起动并连续转动，按下SB2电机应停转。
