饱和蒸汽P--T关系实验仪实验教材

饱和蒸汽P--T关系实验仪-主要用途：
测试一系列对应于饱和水液面压力下的饱和蒸汽温度，绘制出关系曲线，可直观地观察到相应压力下和温度下的沸腾现象。
二、饱和蒸汽P--T关系实验仪主要技术参数：
1、外形尺寸：420*250*600mm
2、工作电压：220V     功率：600W
3、最大压力：≧1Mpa
4、蒸发器：紫铜管、厚度3mm
5、配有专用工具，可在阀门处直接加水。
三、实验目的：
1、通过观察饱和蒸汽压力和温度变化的关系，加深对饱和状态的理解，从而树立液体温度达到对应于液面压力的饱和温度时，沸腾便会发生的基本概念。
2、通过对实验数据的整理，掌握饱和蒸汽 P—T关系图表的编制方法。
3、学会温度计、压力表、调压器和大气压力计等仪表的使用方法。
4、能观察到小容积和金属表面很光滑（汽化核心很小）的饱态沸腾现象。
四、实验设备：

                                              图1

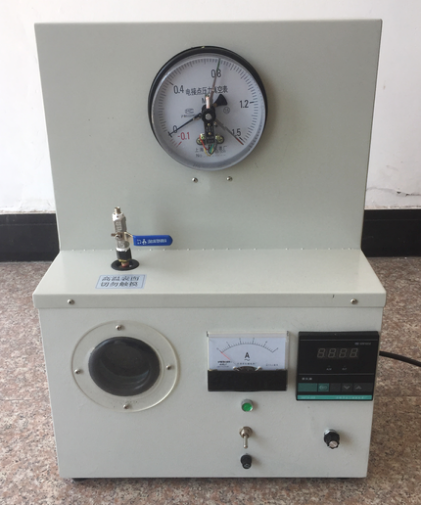

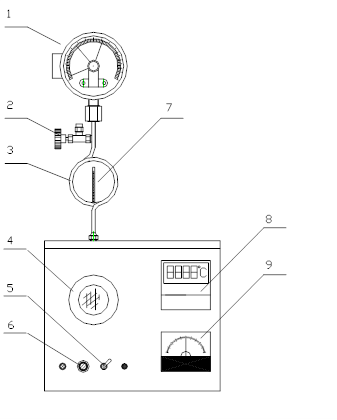

1、压力表（－0.1～0～1.5㎏f/㎝²）    2、排气阀  3、缓冲器   4、可视玻璃及蒸汽发生器   5、电源开关    6、电功率调节     7、温度传感器（0～300℃）      8、可控数显温度仪   9、电流表
三、实验方法与步骤：
1、熟悉实验装置及使用仪表的工作原理和性能。
2、接通电源。
3、将调压器输出电流调至最大，待蒸汽压力升至一定值时，将电流降至0.5A左右保温，待工况稳定后迅速记录下水蒸气的压力和温度。重复上述实验，在0～8kgf/cm²（表压）范围内实验不少于6次，且实验点应尽量分布均匀。
4实验完毕后，将调压指针旋回零位，并断开电源。
5、记录室温和大气压力。
五、数据记录和整理：
1、记录和计算：

实验次数	饱和压力[kgf/cm2]			饱和温度[℃]		误差		备注
	压力表读值  P’	大气压力 B	绝对压力     P－P’+B	温度计读值 t’	理论值t	[℃]	[%]
1
2
3
4
5
6

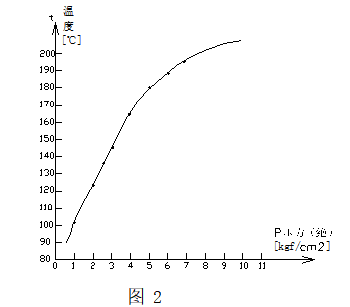

2、绘制P—t关系曲线：
将实验结果点在坐标上，清除偏离点，绘制曲线。

3、总结经验公式：
将实验曲线绘制在双对数坐标纸上，则基本呈一直线，故饱和水蒸气压力和温度的关系可近似整理成下列经验公式：

4、误差分析：
通过比较发现测量比标准值低1%左右，引起误差的原因可能有以下几个方面：
（1）读数误差。
（2）测量仪表精度引起的误差。
（3）利用测量管测温所引起的误差。
六、注意事项：
1、实验装置通电后必须有专人看管。
2、实验装置使用压力为10kgf/cm²（表压），切不可超压操作。
