主页 > 技术文章 > 本生灯法测定火焰法向传播速度实验指导书 2024-09-05

本生灯法测定火焰法向传播速度实验指导书

一、本生灯法测定燃气法向火焰传播速度测试装置-实验目的
1．巩固火焰传播速度的概念，掌握本生灯法测量火焰传播速度的原理和方法。
2．测定液化石油气的层流火焰传播速度。
3．掌握不同的气/燃比对火焰传播速度的影响，测定出不同燃料百分数下火焰传播速度的变化曲线。
二、实验原理
层流火焰传播速度是燃料燃烧的基本参数。测量火焰传播速度的方法很多，本试验装置是用动力法即本生灯法进行测定。

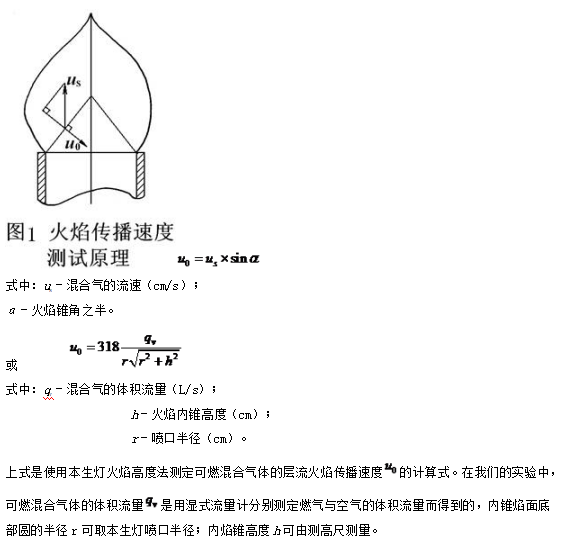

正常法向火焰传播速度定义为在垂直于层流火焰前沿面方向上火焰前沿面相对于未燃混合气的运动速度。在稳定的Bensun火焰中，内锥面是层流预混火焰前沿面。在此面上某一点处，混合气流的法向分速度与未燃混合气流的运动速度即法向火焰传播速度相平衡，这样才能保持燃烧前沿面在法线方向上的燃烧速度(图1)，即

三、实验设备结构
实验台由本生灯、旋涡气泵、湿式气体流量计、U型管压差计、测高尺等组成。旋涡气泵产生的空气通过泻流阀、稳压罐、湿式气体流量计、调压阀后进入本生灯，燃气经减压器、湿式气体流量计、防回火器、调压阀后进入本生灯与空气预混合，点燃后通过测量内焰锥高度计算火焰的传播速度。

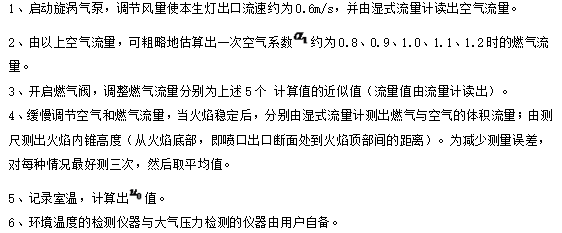

四、实验步骤

五、数据处理
1．根据理想气体状态方程式(等温)，将燃气和空气测量流量换算成(当地大气压下)喷管内的流量值，然后计算出混合气的总流量，求出可燃混合气在管内的流速u_s，并求出燃气在混合气中的百分数。
2．计算出火焰传播速度u₀，将有关数据填入表内。
六、思考题
1．液化石油气的最大火焰传播速度是多少？对应的燃气百分数是多少？误差如何？
2．应选定Bensun火焰的哪个面为火焰前沿面？为什么？
喷管口半径： cm 室温： ℃ 当地大气压： kPa

序号	燃气测量值		空气测量值		折算流量		总流量q_v(L/s)	燃气体积百分数	气流出口速度u_s(cm/s)	火焰传播速度u₀(cm/s)	火焰高度(cm)

	压力	流量	压力	流量	燃气	空气
1											1
											2
											3
											平均
2											1
											2
											3
											平均
3											1
											2
											3
											平均
4											1
											2
											3
											平均
5											1
											2
											3
											平均
6											1
											2
											3
											平均
