热管换热器实验指导书

热管换热器实验指导书使用:
一、实验目的:
1、了解热管换热器实验台的工作原理。
2、熟悉热管换热器实验台的使用方法。
3、熟悉热管换热器换热量Q和传热系数K的测试和计算方法。

二、

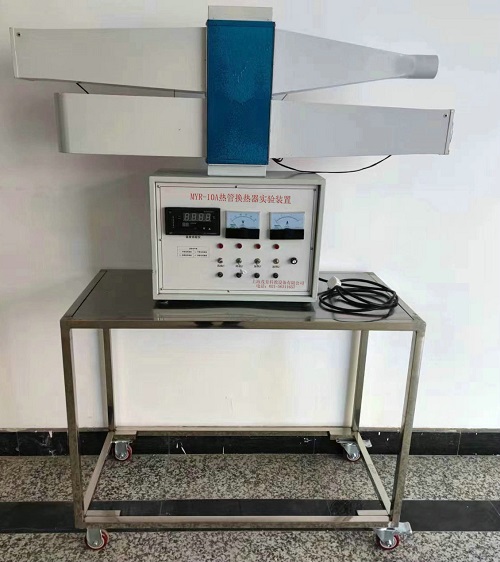

热管换热器实验台的结构及工作原理:
热管换热器实验台的结构如下图所示:
实验台由1、翅片热管(整体轧制)2、热段风道3、冷段分道4、冷段和热段风机5、电加热器(Ⅰ—1000W Ⅱ—100W)6、热电偶7、测温切换琴键开关8、热球风速仪(独立仪表)等组成。

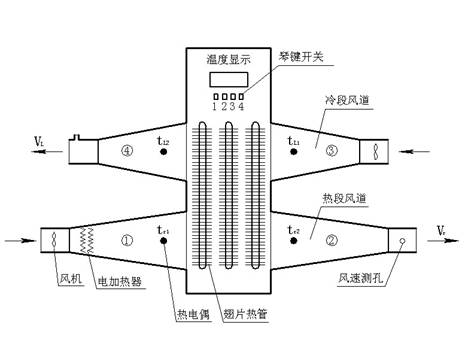

热管换热器实验台结构图
1.翅片热管;2.热段风道;3.冷段风道;4.风机;5.电加热器;6.热电偶;7.测温切换琴键开关;8.热球风速仪(图中未绘出);9.风速测孔。
热段中的点加热器使空气加热,热风经热段风道时,通过翅片热管进行换热和传递,从而使冷段风道的空气温度升高。利用风道中的热电偶对冷、热段的进出口温度进行测量,并用热球风速仪对冷、热段的出口风速进行测量,从而可以计算出换热器的换热量Q和传热系数K
三、
热管换热器实验台参数

四、实验步骤
1、联接电位差计和冷端热电偶。(如无冰并条件,可不接冷端热电偶,而将冷端热电偶的接线柱短路。这样,测出的温度应加上室温)
2、接通电源。
3、将工况开关置于“工况1”位置(强热),此时电加热器和风机开始工作。
4、用热球风速仪在冷、热段出口的测孔中测量风速。(为使测量工作在分道温度不超过40℃的情况下进行,必须在开机后立即测量)。风速仪使用方法,请参阅该仪器说明书。
5、待工况稳定后(约20分钟后),按下琴键开关,切换测温点,逐点测量冷、热段进出口温度(参看实验台结构图)。
6、将“工况开关”置于“工况Ⅱ(强热档)”位置,重复上述步骤,测量工况Ⅱ的冷热段进出口温度。
7、实验结束后,切断所有电源。
五、实验数据处理

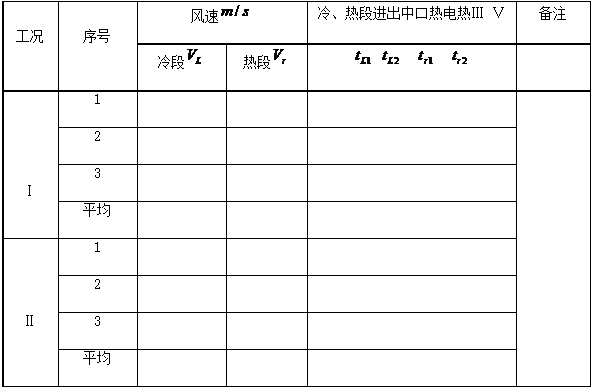

将实验中测得的数据填入下表中:

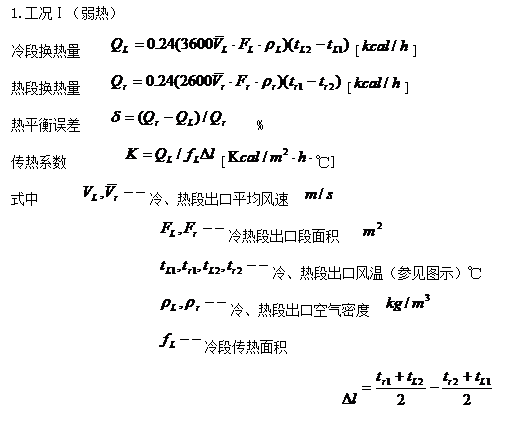

将实验所用仪器名称、规格、编号及实验日期、室温等填入上表的备注中计算换热量、传热系数及热平衡误差:

2、工况Ⅱ(强热)
计算方法同上
将上面数据整理所求得的两种工况的实验结果填入下表,并进行比较分析。

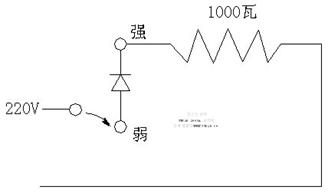

六、加热原理
