电工电子实训实验报告

一、电工电子实验要求：
1、学会识别常用元器件（电阻、电容、电感、三极管、变压器等）；
2、学会焊接（进行焊接练习，掌握焊接基本知识）；
3、完成收音机的焊接，并学会调试；
4、学会PCB图和实物图的对应关系并自学PROTEL画原理图；
5、了解收音机的简单工作原理；
二、电工电子实验器材
收音机中周：即中频变压器（俗称中周），是超外差式晶体管收音机中特有的一种具有固定谐振回路的变压器，但谐振回路可在一定范围内微调，以使接入电路后能达到稳定的谐振频率（465kHz）。微调借助于磁心的相对位置的变化来完成。
双联：两个可变电容器同轴链接同步动作。
工具：斜口钳、螺丝刀、镊子等必备工具；电烙铁；焊锡丝；支架（自带），以及基本元器件
三、收音机的简单工作原理
收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号存在一个固定的差频信号，即 465kHz。465kHz 中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。
调幅收音机的基本功能就是把空中的无线电波转变成高频电信号，这一功能由接收天线来实现。然后检波，即把调制在高频载波上的音频信号从已调幅高频信号上卸下来。最后，用检波出来的音频信号来推动扬声器或耳机，即声音恢复

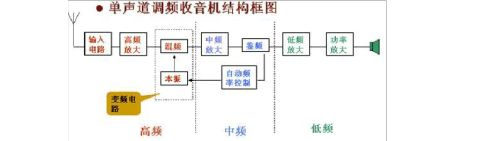

调频收音机的最基本功能和调幅式收音机较相似。在调频式收音机中解调功能由鉴频器来完成，是将调频信号频率的变化还原为音频信号，其它功能的电路和调幅收音机中的一样。

四、实验步骤
(一)掌握电焊方法，正式做收音机前一天老师给我们没人发了练习器材，每个人自己练习焊板子，使我们熟练掌握烙笔的使用方法，同时使我们熟悉电路元件的焊接过程。
(二)检查和熟悉各种零件，我们常见的电子元件就是电阻、电容、二极管和三极管。电阻上的色带是就是电阻的色环标记法，通过色环来表示电阻的大小，有效数字、倍率和允许误差。现在见到的电阻的色环有四道和五道的，四道环的有效数字是前两道环所代表，而五道环是由前三道所代表。接着识别电容器，电容用于交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等，电容的标注分为直接标注和色标法。通过学习，我明白了直接标注的电容是用数字直接表示电容量，不标单位。标注 1～4 位整数时，其单位是 pF，标注为小数时，其单位是 ?F。也有用三位数字表示容量大小，默认单位是 pF，前两位是有效数字，第三位是有效倍率（10m），当第三位是 9 时，则对有效数字乘以 0.1。而色标法则同电阻器的标注。同时学会了电容的辨认及读数，焊接时电解电容的长脚为“+”，短脚为“—”，一定不能弄错。
(三)熟悉收音机的装配，通过老师的讲解以及认真学习装配图，我知道了每个元件准确的位置。焊接完电路板的电子元件后，就要处理电源同电路板的连接，扬声器同电路板的连接。将电源槽扬声器安装在收音机外壳的对应位置，用焊锡焊接导线在接线柱上。将电源的正负极焊接在电路板对应位置，扬声器的导线不分正负极所以就近焊接，使导线不容易扭曲干扰为佳。
五、心得体会
回顾本次实训，我感觉受益匪浅。
以前在实验室也焊过一些板子，通过这次做收音机，我学习到了更多焊普通元件与电路元件的技巧；学会了如何识别相关的电子元器件；学习到了收音机的工作原理与组成元件的作用??以前这些都只是理论，这次实训真正将理论化为实践，事实证明这些知识不仅考试有用，对于电子产品的制作有很大的指导意义，在日常生活中更是有着现实意义，同时对自己的动手能力也是个很好的锻炼。
在真正制作之前，老师让我们学习protel并自己画出原理图，当然遇到了一些问题，但最终画出了PCB图和原理图，如下

刚拿到老师发的“饭盒”时，大家就迫不及待地捣腾起来，充满了新鲜感与好奇心。但真的自己动起手来，麻烦就来了，一袋子的小元件都要正确的焊接到相应的位置，不然，一个小小的失误就会导致失败。这样一想，更加有点心慌慌的不敢下手了。但通过前期的准备和学习，我很快静下心来，将元件与清单一个个比对，遇到不清楚的就赶紧询问同学和老师。
将元器件全部归好类之后就是焊接过程了。当然，装机之前，对所使用的个个元器件一一进行检查，看看是否有遗漏或损坏的元件，并查看器件是否齐全。接着按照印刷电路板和电原理图把各个元件焊在模板上。这可是个技术活，焊锡多了容易短路，少了又容易形成虚焊，而且温度极高，一不小心就是一个泡。于是我就严格按照老师的焊接步骤（五步焊接法）进行焊接：（1）准备施焊：左手焊锡丝，右手握电烙铁（烙铁头要保持清洁，并使焊接头随时保持施焊状态）；
(2)加热焊件：应注意加热整个焊件整体，要均匀受热；(3)送入焊丝：加热焊件达到一定温度后，焊丝烙铁从对面接触焊件；(4)移开焊丝：当焊丝融化一定量后，立即移开焊丝；(5)移开焊铁：焊锡渡润焊盘后，移开电烙铁。
在模板焊好之后，把电源线，放大器线焊好，检查焊接是否正确，焊接完毕后，
仔细对照电路图和电路板图核对每个元器件位置和引线极性，另外还要注意有无搭锡的地方。最后再把天线，螺丝等器件全部装上，并把外壳装好，一台自制收音机就完成了！
当我终于装好后，还没开心2分钟，就发现没有声音当时有点慌了，怎么会呢？操作都不该有错啊，肯定还有那边有漏掉了。于是一项一项仔细检查，原来两根短路线没有接。赶紧打开电源，从喇叭中发出了n多的杂音，可是当时心中充满了欢喜。
然后就进行调试工作。最终我的小收音机能够收到5个台，3个台几乎没有杂音。这算是本次实训的最终成果吧。
通过这次实训，我学到了很多知识、经验和教训。不论做什么事情，都要先对它产生兴趣，要全身心的的投入，要胆大心细、谨慎操作。当然在实训过程中不可避免的会遇到很多问题，这时一定要冷静思考，认真分析，找出错误所在。谢谢学校和老师给了我这样一次锻炼的机会，以后会更加着眼于实践。
