照明电路的设计与安装实训报告

一、实习目的：

1、掌握一般简单照明电路的安装方法

2、串联，并联的连接

3、日光灯、白炽灯的工作原理和安装及电度表、插座等的安装。

二、实习过程：

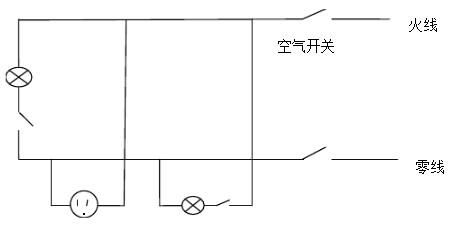

1、领取工具，设计电路图

在指导老师的组织下，我们各组领取了相应的工具，这个实习项目可以设计出自己的电路图，接下来就是我们查资料，设计电路图

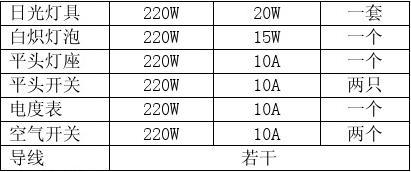

2、主要元件的使用方法和注意事项

（1）剥离线头绝缘层

在连接前，必须先剖削导线绝缘层，要求剖削后的芯线长度必须适合连接需要，不应过长或过短，且不应损伤芯线。

（2）塑料硬线绝缘层的剖削

塑料硬线绝缘层的剖削有如下两种方法。

a、用钢丝钳剖削塑料硬线绝缘层。线芯截面积4mm2及以下的塑料硬线，一般可用钢丝钳剖削，方法如下：按连接所需长度，用钳头刀口轻切绝缘层，用左手捏紧导线，右手适当用力捏住钢丝钳头部，然后两手反向同时用力即可使端部绝缘层脱离芯线。在操作中注意，不能用力过大，切痕不可过深，以免伤及线芯。

b、用电工刀剖削塑料硬线绝缘层。按连接所需长度，用电工刀刀口对导线成45°角切入塑料绝缘层，使刀口刚好削透绝缘层而不伤及线芯，然后压下刀口，夹角改为约15°后扎刀身向线端推削，把余下的绝缘层从端头处与芯线剥开，接着将余下的绝缘层扳翻至刀口根部后，再用电工刀切齐。

（3）塑料软线绝缘层的剖削

塑料软线绝缘层剖削除用剥线钳外，仍可用钢丝钳直接剖削截面为4mm2及以下的导 线。方法与用钢丝钳剖削塑料硬线绝缘层时相同。塑料软线不能用电工刀剖削，因其太软，线芯又由多股铜丝组成，用电工刀极易伤及线芯。软线绝

缘层剖削后，要求不存在断股（一根细芯线称为一股）和长股（即部分细芯线较其余细芯线长，出现端头长短不齐）现象。否则应切断后重新剖削。

（4）塑料护套线绝缘层的剖削

塑料护套线只有端头连接，不允许进行中间连接。其绝缘层分为外层的公共护套层和内部芯线的绝缘层。公共护套层通常都采用电工刀进行剖削。常用方法有两种：一种方法是用刀口从导线端头两芯线夹缝中切入，切至连接所需长度后，在切口根部割断护套层。另一种方法是按线头所需长度，将刀尖对准两芯线凹缝划破绝缘层，将护套层向后扳翻，然后用电工刀齐根切去。芯线绝缘层的剖削与塑料绝缘硬线端头绝缘层剖削方法完全相同，但切口相距护套层长度应根据实际情况确定，一般应在10mm以上。

（5）花线绝缘层的剖削

花线的结构比较复杂，多股铜质细芯线先由棉纱包扎层裹捆，接着是橡胶绝缘层，外面还套有棉织管（即保护层）。剖削时先用电工刀在线头所需长度处切割一圈拉去，然后在距离棉织管l0mm左右处用钢丝钳按照剖削塑料软线的方法将内层的橡胶层勒去，将紧贴于线芯处棉纱层散开，用电工刀割去。

（6）橡套软电缆绝缘层的剖削

用电工刀从端头任意两芯线缝隙中割破部分护套层。然后把割破已分成两片的护套层连同芯线（分成两组）一起进行反向分拉来撕破护套层，直到所需长度。再将护套层向后扳翻，在根部分别切断。

橡套软电缆一般作为田间或工地施工现场临时电源馈线，使用机会较多，因而受外界拉力较大，所以护套层内除有芯线外，尚有2~5根加强麻线。这些麻线不应在护套层切口根部剪去，应扣结加固，余端也应固定在插头或电具内的防拉板中。芯线绝缘层可按塑料绝缘软线的方法进行剖削。

（7）铅包线护套层和绝缘层的剖削

铅包线绝缘层分为外部铅包层和内部芯线绝缘层。剖削时先用电工刀在铅包层上切下一个刀痕，再用双手来回扳动切口处，将其折断，将铅包层拉出来。内部芯线绝缘层的剖削与塑料硬线绝缘层的剖削方法相同。

3、安装电路

在电路图设计好的情况下，则要安装电路，在大概的布局后，我们便打孔，用以安装压线条、开关、灯座、电度表、空气开关等。首先，安装电度表，有1、3进，2、4出的特点，根据电路图安装完成。

三、实习内容：

1、简单照明电路的安装

（1）照明电路安装的基本要求

a.配线时要求导线额定电压应大于线路的工作电压，导线绝缘状况应符合线路安装方式和环境敷设条件，导线截面应满足供电负荷和机械强度要求。 b.接头的质量是造成线路故障和事故的主要因素之一，所以配线时应尽量减少导线接头。在导线的连接和分支处，应避免受到机械力的作用。穿管导线和槽板配线中间不允许有接头，必要时可采用接线盒（如线管较长）或分线盒（如线路分支）。

c.明线敷设要保持水平和垂直。配线位置应便于检查和维护。

d.导线相互交叉时，为避免相互碰触，应在每根导线上加套绝缘管，并将套管在导线上固定牢靠。

e.为确保安全，室内外电气管线和配电设备与各种管道间以及与建筑物、地面间的最小允许距离应满足一定要求。

2、安装过程

（1）按图连接好线路，并固定在木板上；

（2）检测电路；

（3）通入电源，通过开关控制日光灯和白炽灯，观察现象；

（4）切断电源，撤除导线。
