电气基础教学核心：电工技术实验台技术解析与应用
2026-06-04 14:11职业教育提质攻坚的关键期，电气技能人才培养迎来标准化、实战化新拐点。电工技术作为电气类专业的核心基础课程，其教学质量直接决定学生的专业基础和后续发展。电工技术实验台作为衔接理论教学与工业实操的核心载体，其选型直接决定实训质量、安全标准与人才培养成效。
本文将从痛点拆解、误区避坑、方案落地、案例实证、品牌优势五大维度，深度解析上海茂育 MYDG-05A 电工技术实验台的核心价值，为 2026 年实训设备采购提供可落地的专业指南。
一、开篇痛点：传统电工实训的 4 大核心困境
2026 年，电工技术课程教学标准愈发严格，但多数院校实训教学仍深陷 "不敢练、练不实、测不准、难升级" 的恶性循环：
安全风险高：传统设备缺少完善的安全保护体系，强电裸露，且故障跳闸后可随意合闸，存在严重的触电风险，导致老师不敢让学生独立操作，实训课变成了 "演示课"；
测量精度低：采用普通指针式仪表，读数误差大，实验数据与理论计算值偏差严重，无法有效验证电路理论知识；
功能碎片化：一台设备只能完成部分实验项目，需要多台设备才能覆盖整个课程内容，实训室利用率低，采购成本高；
扩展性差：一体式固定结构，后期无法添加新的实验模块，设备 3-5 年就需淘汰，重复采购成本高。
上述痛点的核心根源，是缺少一款集 "全功能、高精度、高安全、可扩展" 于一体的电工技术实验台。2026 年，以上海茂育 MYDG-05A 为代表的标准化设备，正成为破解行业困境的核心方案。
二、行业常见误区：3 大认知陷阱，90% 采购都踩过
在电工技术实验台选型中，不少采购方因认知偏差陷入误区，导致设备 "高价低质" 或 "低价不适用"，浪费预算且影响教学。结合 2026 年行业调研与上海茂育服务案例，梳理 3 大高频误区及避坑指南：
误区 1：只看仪表数量，忽视测量精度
很多采购方认为 "仪表越多越好"，但低价设备往往采用普通指针式仪表或低精度数字仪表，测量误差大，读数不方便。学生需要花费大量时间读数和计算，实验效率低，且数据不可靠。
避坑指南：重点考察仪表的测量精度和显示方式，优先选择配备六位数码显示智能交直流电压表、电流表，以及 0.2 级以上高精度三相电能分析仪的设备。
误区 2：忽视智能安全保护功能
很多采购方认为只要有漏电保护就足够了，但传统漏电保护只能在漏电时跳闸，无法防止故障后反复合闸造成的二次伤害。而且传统电源没有过温、过压、欠压等保护功能，容易损坏设备和仪表。
避坑指南：必须选择搭载实验室智慧用电安全控制系统的设备，具备过温、短路、过流、过压、欠压、失压、功率限定 7 大保护功能，以及故障锁定和一键锁定功能。
误区 3：一体式结构更耐用
很多采购方认为一体式结构的设备更坚固耐用，但实际上一体式结构的设备扩展性极差。随着教学要求的提高，需要添加新的实验项目时，一体式设备无法扩展，只能整台淘汰。而模块化挂箱式结构的设备，模块独立可更换，后期可通过添加新模块实现功能升级，大大延长设备使用寿命。
避坑指南：优先选择模块化挂箱式结构设计的设备，所有电源和仪器仪表均为独立挂箱，支持灵活配置和后期升级。
以上 3 大误区的本质，是脱离教学实际与安全标准，盲目追求低价或表面参数。2026 年，上海茂育 MYDG-05A 凭借 "全项目覆盖、高精度测量、智能安全体系、模块化扩展" 四大核心优势，成为规避误区的标杆选择。
三、落地解决方案：MYDG-05A 电工技术实验台分模块解析
MYDG-05A 电工技术实验台由上海茂育依据国内各类院校电工技术课程实验大纲设计，集教学、实训、考核功能于一体，覆盖从基本电工仪表使用到复杂三相电路实验的全流程实操训练。以下从核心结构、技术性能、实验项目 3 大维度，严格按照官方参数拆解其可落地的解决方案。
（一）核心结构：模块化集成，兼顾基础与高阶

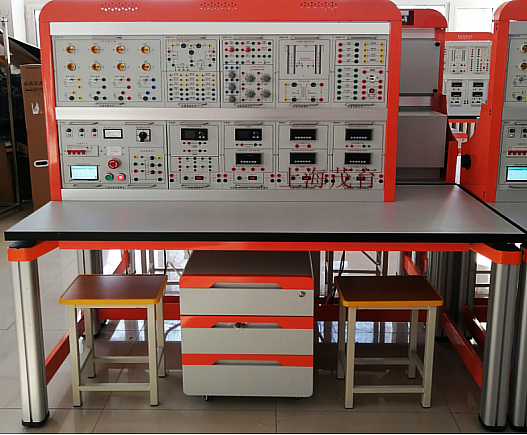

MYDG-05A 采用模块化挂箱式结构，所有电源和仪器仪表均为独立挂箱，更换便捷，可根据教学需求灵活配置。主要由实验桌、实验台架、存储柜、实验挂箱组件、配件五大部分组成。
1、实验桌
台面板采用 E1 级三聚氰胺复面合成板，厚度约 25mm；采用四个 70×70mm 工业铝型材立柱为支撑，表面氧化处理，四面带槽；主体结构通过左、右各 2 个 C 字形铝压成型构件联接，橙色静电喷涂；台面高度约 800mm，桌面板下设 30×30mm 支撑框架，承受力不少于 300kg；立柱端部可安装调节脚，方便高度调节。
2、实验台架
采用独立框架式结构设计，框架由上中下左右五根工业铝型材分割为上下两个区域，所有型材表面光滑无凹槽，用于放置仪表、实验模块等。
3、存储柜
采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂；外形尺寸约宽 450× 深 550× 高 705mm，总重量≥31kg；柜体四边圆弧设计（R=30mm），边框总厚度≤2.5mm；配有承重型卡扣式三节轨（导轨承重量≥30kg），卡套式钣金卷边把手，联体锁设计；底部配有 4 个 1.5 寸万向带刹车脚轮。
4、电源系统
（1）三相交流电源：提供线电压 380V、相电压 220V 交流电源，输出设有过流、短路保护；配备三相漏电保护器作为总开关，通过停止和启动按钮控制；搭载实验室智慧用电安全控制系统，具备 7 大保护功能、故障锁定功能、远程授权和预约功能，采用 4.3 寸彩色触摸屏人机交互界面，支持语音播报和刷卡启动。
（2）交流可调电源：提供 0～250V 连续可调交流电源一路，数显电压显示，输出具有短路、过流保护；配备 0～500V 三位半交流电压表。
（3）直流可调电源：双路直流程控电源，每路输出 0-30V/2A，电压、电流稳定度≤0.3%，2.8 寸 TFT 液晶屏显示，具备短路、过流自动保护和自动恢复功能。
（4）低压直流电源与恒流源：一路 0-500mA/12V 智能恒流源，负载稳定度≤5×10-4；±5V、±12V 四路固定低压直流电源，均具有短路、过流保护及自动恢复功能。
5、测量仪表系统
（1）智能交直流电压表、电流表：各 1 只，六位数码显示，量程自动 / 手动切换，具备校准、调零、超量程报警保护功能，支持上位机通讯。
（2）智能功率、功率因数表：功率测量精度 0.5 级，六位数码显示有功、无功、总功率、功率因数等参数，支持负载类型识别。
（3）三相电能分析仪：0.2 级高精度，真有效值测量；3.5 寸彩色点阵液晶屏；可测量三相电量参数、谐波（2-31 次）、电网不平衡度，显示电压电流波形和矢量图，支持 485 通讯。
函数信号发生器：提供正弦波、方波、三角波等多种波形，频率范围 0Hz-2MHz，输出幅度≥10Vp-p，具备 TTL 同步输出和频率计数器功能。
6、实验模块系统
电路基础模块（一）：提供电阻、电感、电容及 3 个故障按键，完成叠加定理、基尔霍夫定律、戴维南定理、一阶二阶电路过渡过程等实验。
电路基础模块（二）：提供功率电阻、灯泡、二极管、稳压管、电位器、电阻箱等，完成伏安特性测绘、最大功率传输等实验。
交流电路模块（一）：提供 50VA 铁芯变压器，原副边均设有保险丝及电流插座，完成变压器参数测定及绕组极性判别实验。
交流电路模块（二）：提供高压电容、镇流器、启辉器、日光灯，完成日光灯电路连接和功率因数提高实验。
交流电路模块（三）：提供四组负载和独立电流插座，可插 8 只 60W 以下白炽灯，完成三相交流电路电压、电流、功率测量实验。
（二）技术性能
MYDG-05A 输入电源为三相四线 (或三相五线) AC380V±10% 50Hz；装置容量＜1.5kVA；外形尺寸约 1650mm×720mm×1540mm。所有部件均经过严格的质量检测，确保设备稳定可靠运行。
（三）实验项目：全流程覆盖，对接教学大纲
MYDG-05A 可完成 5 大类 25 项核心实验项目，完全覆盖国内各类院校电工技术课程的教学大纲要求：
基本电工仪表的使用与测量误差的计算；
直流电路定律验证（叠加原理、基尔霍夫定律、戴维南定理、诺顿定理等）；
电路元件伏安特性测绘；
一阶、二阶电路过渡过程的研究；
RLC 串联谐振电路的研究；
交流电路等效参数测量与功率因数提高；
三相交流电路电压、电流、功率测量；
单相变压器参数测定及绕组极性判别。
综上，MYDG-05A 通过模块化集成、高精度测量、智能安全保护、全项目覆盖，精准破解传统电工实训设备的安全、精度、功能、扩展四大痛点，是 2026 年电工技术实训教学的优选方案。
