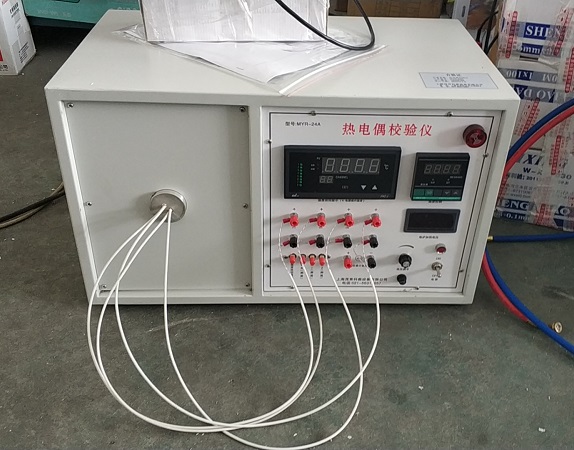

热电偶校验仪使用说明

热电偶校验仪是为大专院校热工实验室实验教学而设计制造的专用设备，可用于中温区工作热电偶的标准和检验实验。
本装置结构设计合理，配用调压器，并设有高温监控保护，体积小、重量轻、温度场恒温稳定、操作方便、安全可靠，是满足实验教学的理想装置。

二、技术性能：
本装置的高保温专用管式电炉，采用电子电压调温，在其炉膛中部均热体可同时插入控温用的工作热电偶、标准电偶和两个被检热电偶，可供作热电偶≤600℃低温区检定使用，装置的调节检控仪表箱配有XMTD数显温度调节仪，可在恒定温区直接显示管炉内温度场的温度数值：控制点设置在≤600℃，管式炉上极限温度恒定断电保护。
选用精密型XMTD数显温度指示调节仪时，在使用中如定期用比较法分别检定一次显示仪表和二次传感器热电偶（工作热电偶）后，其标定值即可作为第二标准值，供检定工作中直接使用，以减轻检定人员劳动强度，提高工作效率。
本装置配有大功率双向可控硅器件组装的交流调压器一套，调压连续稳定，调压范围为0～100V，电流最大输出小于6A。
工作环境：无强磁场；温度10～35℃；相对湿度≤85%。
三、热电偶校验仪使用说明：
1、安装使用前应首先检查实验室供电插座的电源极性与本装置调节检控仪表箱的电源输入插头的极性是否相符。正确的接法是：插头红色线接电源相线；绿色线接中性线；黑色线接地保护。不得接错。
2、将调节检控仪表箱的负载引出线与电炉相接，红色、绿色线接负载，黑色线接壳体，作接地保护。[注意]负载线严禁短路。
3、将温度调节仪表用的工作热电偶插入管式炉内（均热体应在炉膛中心位置）的一侧，标准热电偶和被检测热电偶（1或2个）插入均热体的另一侧，并将这些热电偶连接好，工作热电偶与仪表箱的相应引出线相联接，标准热电偶和被测热电偶接到仪表箱面板上的相应的接线端子上，红色为“+”极，黑色为“-”极。
4、检查仪表箱前面板上各开关的初始状态。把电源开关扳向下方断电状态，恒温调节器旋钮至左方，温度调节仪表上的检控温度设在300℃。
5、联接并调好电位差计（用户自备）。
6、上述准备工作完成后，即可接通电源，供电进行试验。
1）调节恒温：
右旋(恒温调节加热电压调节)钮，给管式炉供电，并在指示仪表上指出。该旋钮的调压范围为0～220V。注意：对炉体的预热升温和初始升温应不超过40V，以利用炉体的使用寿命。可根据实验要求的恒温温度进行反复调节，直至稳定在需要的温度上。绝对稳定是不易控制的，可在基本稳定的条件下快速测定。
2）检测
在温度基本稳定的条件下，依次接下转换按钮“检1”和“检2”，并在电位差计上读出相应的热电偶的输出毫伏值。
3）根据要求，调节不同的温度点，重复上述步骤，进行检测。
[注]1、标定和检测时，都采用在同一温度场条件下直接比较方法，以选定的标准热电偶（或经计量部门标定的热电偶）作为标准进行比较，未标定和检测备检热电偶，作为教学试验，可以用本设备提供的3个热电偶中选定一个热电偶中选定一个热电偶作为标准，来演示和学习标定检验方法。
2、标定和检验时，所有的热电偶可不接冰点冷端。
四、维护须知：
1、为了保证调节指示仪表的指示精度，必需定期进行复校与检定，同时应定期检查热电偶传感器的示值误。超差过大时，应于更换。
2、贮运和存放时，应避免雨淋和潮湿。

---
