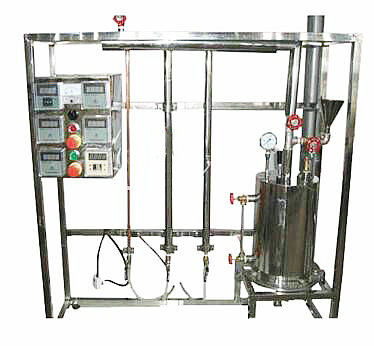

裸管和绝热管传热实验装置,裸管和绝热管传热实验设备,裸管和绝热
1、测定保温测试管中保温材料的导热系数。
2、测定裸管测试管中管壁对空气的自然对流传热系数。
3、测定套管换热器中气液对流传热中蒸汽对谁的对流传热系数。
二、主要配置:
1、不锈钢电加热器
2、不锈钢蒸汽发生器
3、不锈钢汽包
4、收集瓶
5、裸管测试管
6、保温管
7、套管换热器
8、不锈钢高位槽
9、数据处理软件
10、热电偶传感器12支。
三、技术参数:
1、裸管:管径:16mm、管长600mm,紫铜材质,导热系数10-20W/m•℃。
2、保温管:管径:16mm、管长600mm,紫铜材质。
3、外管内径34mm,玻璃材质,导热系数0.1-1W/m•℃。
4、对流管:管径:16mm、管长600mm,紫铜材质
5、外管内径34mm,玻璃材质,对流传热系数10-30W/m2•℃。
6、AI706宇电温度数字显示仪两块。
7、正泰电器:接触器、开关、漏电保护空气开关。
8、所有管路和阀门均采用不锈钢材质。不锈钢仪表柜:测控、电器设备在实验架上。
9、软件组成数据处理软件一套,能够通过计算机工作站控制操作系统。
