螺栓与螺栓组联接综合实验台,螺栓与螺栓组联接综合实验装置,螺栓

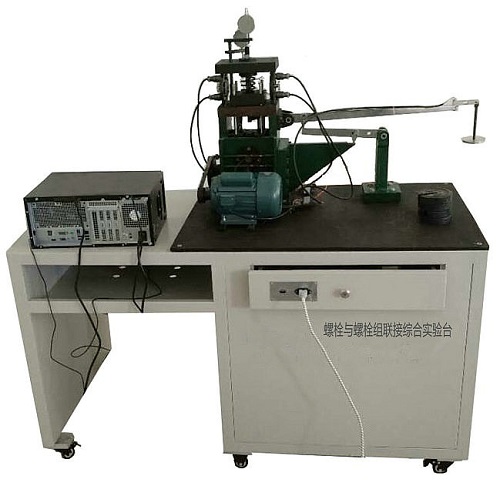

螺栓与螺栓组联接综合实验台是采用现代测试技术，利用传感器器及计算机既可对单个螺栓联接进行静、动态参数采集、处理、仿真，完成螺栓应力与变形的测试与分析实验；又可对螺栓组应力与变形的测试与分析实验，测量数据稳定，重复性好，是理想的基础教学实验设备。
一、实验台特点：
1、本实验台除用来做螺栓联接各种实验外，还可用来做螺栓组的应力测试实验及电阻应变片灵敏系数测量实验。
2、测试手段先进：采用了新型的高性能静态电阻应变仪，可手动、自动、计算机控制调零，测量数据稳定，重复性好，配有RS232串口与计算机通讯。使用专用软件对数据进行采集和分析处理、自动绘制实测曲线和仿真曲线；另外测量面板上配有数码管显示被测数据，可由人工记录、手工绘制实验数据曲线。
3、被测螺栓采用40Cr优质合金钢精制，性能稳定。
4、本实验台电阻应变片粘贴工艺由专业传感器厂家承担，牢固稳定。
5、实验台外形为工作台板+箱体落地式结构，装有可调地脚螺栓和活动轮，便于实验室调整布置。
二、实验项目及内容：
1、完成单个紧联接螺栓四种不同刚度的联接件和被联接件静、动态受力与变形实验：
（1）刚性垫片、无锥塞联接的静、动态实验；
（2）刚性垫片、有锥塞联接的静、动态实验；
（3）弹性垫片、无锥塞联接的静、动态实验；
（4）弹性垫片、有锥塞联接的静、动态实验；
并绘制螺栓和被联接件受力与变形的静、动态曲线。
2、完成螺栓组联接特性（测定螺栓组的载荷分布）实验，绘制螺栓组的载荷分布的静态曲线。
3、了解单个螺栓在拧紧过程中各部分的受力情况。
4、了解单个螺栓受静态轴向载荷时的变形规律。
5、观察单个螺栓动应力幅值的变化，以验证提高螺栓联接强度的各项措施。
6、电阻应变片灵敏度系数测量实验。
三、主要配置及参数：
1、螺栓组被测螺栓10根，中段直径Φ6.5mm，两端螺纹M10，螺栓材料40Cr；
2、单螺栓被测螺栓1根，螺纹M16×2，螺栓材料40Cr；
3、电阻应变片电阻值 R=120Ω；
4、灵敏度系数 K=2.20；
5、静动态电阻应变仪1台   测量通道  12路；
6、砝码  1kg  2块，0.5kg  3块；
7、专用软件光盘   1张；
8、外形尺寸：1000×450×1100mm；
9、实验台重量：120kg
