立体车库实训模型,立体车库实训设备,立体车库实训装置
2022-03-09 15:48

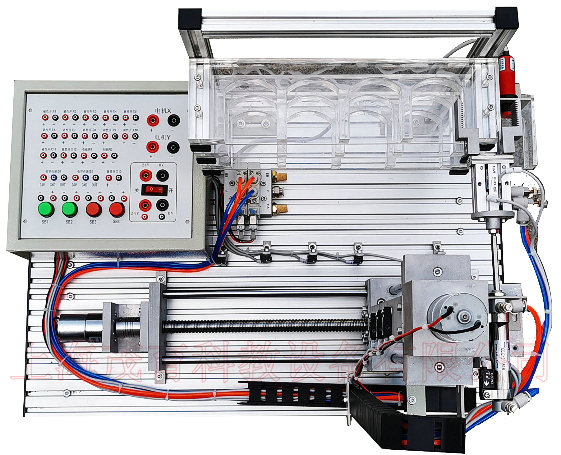

本模型装置为实际自动车库系统的微缩，使用可编程控制器控制，设有12个车位，在X、Y、Z轴三个方向上准确地驱动直流电机进行自动储存或取出储存的成品，完善的执行机构可实现现代物流系统中自动存储系统全部动作过程。
二、立体车库实训模型，立体车库实训设备，立体车库实训装置技术参数
1、工作电源：单相220+15% /50HZ（具有过流保护）
2、工作环境：环境温度为-10℃- +40℃ 相对湿度<5% (25℃) 海拔<4000m；
3、整机容量：＜1KVA
4、装置重量：≤60kg。
5、尺寸：不小于700*480*500mm
三、立体车库实训模型,立体车库实训设备,立体车库实训装置设备结构：
实训装置台架为金属结构，实训考核装置各常用模块均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
四、立体车库实训模型，立体车库实训设备，立体车库实训装置设备特点：
1、手动/自动控制模式，针对硬件检测及程序校验。
2、开放的执行机构，可根据不同的控制方案编程，构成不同的执行系统，适应不同层次的人员进行PLC学习和编程。也可作为课题设计或研究使用。
3、产品为开放式，整体机械构造清晰可见。
五、部分实训项目：
试验内容
7、机械：装置的机械安装与位置调整；
8、电气：电器元件的布线，执行电机的选用；
9、传感器：微型光电开关的选择与应用；
10、PLC：PLC控制驱动器的编程及应用。
