智能温室控制实训装置,智能温室控制实训设备,智能温室控制实训模
2022-03-09 15:54

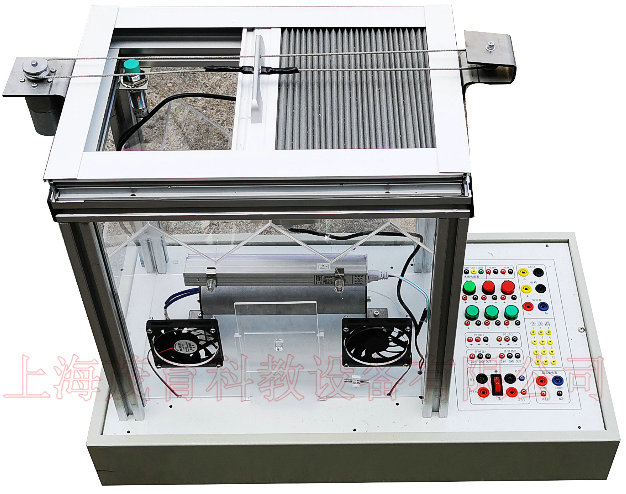

本装置(模拟量实物)主要由温度设定、风机变速和上位机软件控制等几部分组成。温度的控制过程是将温度检测传感器采集的内、外部环境温度与设定温度值进行比较，PLC模拟量模块根据温差值输出模拟量来控制加热器电压从而控制加热的快慢，根据温差值给出风机相应信号来切换风机的高速、低速、停止三种运行模式。光照控制是根据温差值及内外光照信号来控制遮阳网的动作。整个实训过程既可以通过上位机软件进行控制和实时监控又可进行手动控制。能开展对智能温室的维护、设备操作及控制等技能训练，适合农业自动化等课程的实训教学。
二、智能温室控制实训装置,智能温室控制实训设备,智能温室控制实训模型技术参数
1、工作电源：单相220+15% /50HZ（具有过流保护）
2、工作环境：环境温度为-10℃- +40℃ 相对湿度<5% (25℃) 海拔<4000m；
3、整机容量：＜1KVA
4、装置重量：≤60kg。
5、外形尺寸约：800mm×300mm×500mm；
三、智能温室控制实训装置,智能温室控制实训设备,智能温室控制实训模型主要部件配置表
| 序号 | 名称 | 型号或简要说明 | 数量 | 单位 |
| 1 | 铁质喷塑机座 | 1 | 件 | |
| 2 | 小型风扇 | 2 | 台 | |
| 3 | 恒温室 | 材质：亚克力 | 1 | 件 |
| 4 | 加热棒 | 功率：0.4KW | 1 | 只 |
| 5 | 温度传感器 | 2 | 只 | |
| 6 | 固态继电器 | 1 | 只 | |
| 8 | 接线端子 | 接线端子外径4mm | 22 | 个 |
| 9 | 手动阀 | 1 | 个 | |
| 10 | 红色按钮 | 1 | 个 | |
| 11 | 绿色按钮 | 1 | 个 | |
| 12 | 红色指示灯 | 2 | 个 | |
| 13 | 绿色指示灯 | 2 | 个 | |
| 14 | PLC | FX3U-32MT(用户可以自备) | 1 | 台 |
| 15 | 扩展模块 | FX3U-3A-ADP(用户可以自备) | 1 | 台 |
