水塔水位自动控制模型,水塔水位自动控制模型实训装置,水塔水位自
2025-10-21 10:08

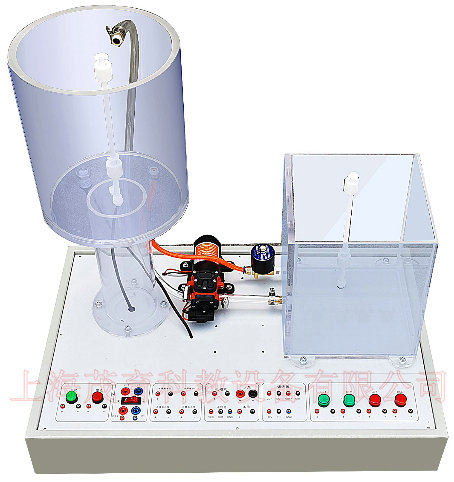

本模型作为PLC控制系统的一个物理模型，是由有机玻璃水箱、微型水泵、储水槽、手动阀门、液位传感器和电气控制箱组成。
水泵由一功率放大电路来驱动，储水箱中的水从有机玻璃水箱顶部进入，底部用一手动阀门控制出水的流量。用扩散硅压力变送器来检测液位，输出4～20mA标准信号，通过PLC可编程控制器可实现液位的开关和闭环控制，它可作为学校老师和科研技术人员作为研究PLC算法控制的一个实验平台。
二、技术参数
1、工作电源：单相220+15% /50HZ（具有过流保护）
2、工作环境：环境温度为-10℃- +40℃ 相对湿度<5% (25℃) 海拔<4000m；
3、整机容量：＜1KVA
4、装置重量：≤60kg。
5、外形尺寸约：700mm×375mm×500mm；
三、主要部件配置表
| 序号 | 名称 | 型号或简要说明 | 数量 | 单位 |
| 1 | 铁质喷塑机座 | 1 | 只 | |
| 2 | 水箱 | 材质：亚克力 | 1 | 只 |
| 3 | 水池 | 材质：亚克力 | 1 | 只 |
| 4 | 电机 | 功率：0.4KW，转速：600rpm | 1 | 只 |
| 5 | 液位开关 | XCWJ | 2 | 只 |
| 6 | 电磁阀 | 5120-5LZD-01 24V | 1 | 只 |
| 7 | 接线端子 | 接线端子外径4mm | 15 | 个 |
| 8 | 手动阀 | 1 | 个 | |
| 9 | 红色按钮 | 1 | 个 | |
| 10 | 绿色按钮 | 1 | 个 | |
| 11 | 红色指示灯 | 2 | 个 | |
| 12 | 绿色指示灯 | 2 | 个 | |
| 13 | PLC | FX3U-32MT(用户可以自备) | 1 | 台 |
| 14 | 扩展模块 | FX3U-3A-ADP(用户可以自备) | 1 | 台 |
1、单步控制实验
2、自动步序实验
3、定时运行实验
4、连续控制实验
