典型零件实测绘图训练装置,典型零件实测绘图训练设备,典型零件实
2022-04-03 09:30一、典型零件实测绘图训练装置,典型零件实测绘图训练设备,典型零件实测绘图训练台产品特点
1、项目实际化：以典型实际零件为训练对象；
2、功能系统化：看图找零件、零件测绘、零件绘图三位一体的训练模式；一视图、二视图、三视图和多视图零件由简单到复杂的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会；
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。
| 《典型零件》实测绘图训练组合装置 | |||
| 项 目 | 参 数 | 项目 | 参 数 |
| 外形尺寸 | 40×30×7cm | 重量 | 5(kg) |
|

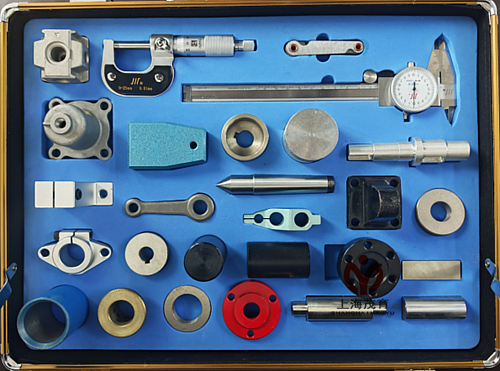

典型零件 （24件/套） |
一视图零件：光轴、铜套、垫片等 二视图零件：长方体、带键槽轴、皮带轮、法栏盘、联轴器、支架等 三视图零件：底座、低速轴、轴承座等 多视图零件：活塞、阀体等 |
||
| 测量工具 | 游标卡尺、外径千分、圆弧样板等 | 类 型 |
便携组合式(检测零件、测量工具及 指导书均放在一个精制的综色箱子里) |
| 教学资料 |
1、实训指导书及实训报告（含电子稿）； 2、配套教材（机械工业出版社、罗冬平教授主编）、电子课件、教学大纲与教案现场演示、 3、免费培训2－3名老师。 4、模拟仿真微课教学训练系统软件。 |
||
|
（机电工程课程虚拟仿真教学系统）
|
1、《制图》微课教学系统； 2、《制图》实训虚拟仿真教学系统； 3、课程资源包（含指导书、实训报告、配套教材、PPT电子课件、教学大纲、教案、习题集、实训教学录像） |
||
| 训练模式 | 训练内容 |
|
1、看图找零件训练； 2、零件测绘训练； 3、零件投影绘图训练； 4、立体图绘图训练。 |
训练一 一视图零件测绘训练 训练二 二视图零件测绘训练 训练三 三视图零件测绘训练 训练四 多视图零件测绘训练 |
