2026-01-15 10:47电子产品生产实训室设备主要承担各院校电气自动化技术专业、生产过程自动化技术专业《电子线路分析与应用》和非电专业《电工电子技术》课程的实验实训任务。
电子产品实训室设备由成套PCB制板装置、贴片焊接流水线、插件焊接流水线及配套工具、万用表、毫伏表、示波器等设备组成。电子产品实训室设备按“教室+车间”模式布置，“车间里面有教室，教室旁边有实训设备”，按照产品生产工艺流程划分为元件库、制版区、焊接区、调试维修区、质检区、成品库及教学讨论区，营造了真实的电子产品生产环境，具有真实的生产氛围。
车间具有PCB制板、SMT元件焊接、插件元件焊接、电子产品生产等功能，完全满足电气自动化技术专业及专业群开设电子类课程“任务驱动、教学做一体化”的教学要求，同时从企业引入推行5S和TPM（全面规范化生产维护）管理制度，规范学生操作等职业习惯，促进了学生综合素质的提高。并配备多媒体投影等先进教学设备，做到现场教学，有问题现场解决，取得了良好的教学效果，实训项目开出率100%，培养学生掌握电子小产品的设计、焊接、安装、调试等基本技能，同时满足维修电工考证、大学生电子设计竞赛培训及产品研发。
电子产品实训项目：
项目一 装配万用表
项目二 装配收音机
项目三 制作PCB板
项目四 直流稳压电源的焊接、调试
项目五 音频功放的焊接、调试

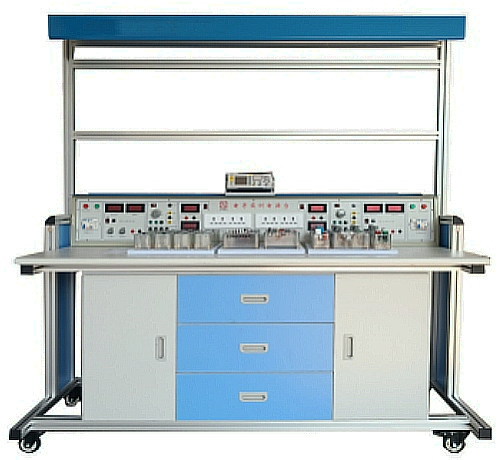

一、电子工艺实训设备,电子工艺实训装置,电子工艺实训台设备概述
本实验台适用于高职高专及高级技师的实验、实训要求。 适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、 PCB 板图的设计等实训项目。
电工电子创新实训模块由透明有机盒及 PCB 板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。
配备 开放实验室信息管理系统，为 学生动手能力的培养、分析问题解决问题能力的培养、自主实验和创新实验能力的培养均需要一个宽松的、开放的、设备齐全的实验环境。
二、备技术指标
工作电源：三相五线 AC3800V±10%50Hz
温度：－10～40℃；环境湿度：≤90%（25℃）
外形尺寸：长×宽×高 =1600×880×1825㎜
整机功耗：≤1.5KW
安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、功能特点
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。
2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用透明有机盒，兼作实物示教，一举多得。
3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
5、本装置具有各类模块156个，具有广阔的延伸空间，本装置可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目，这样可充分发挥本实训台的利用率，并可节省实验实训场地，性价比大大提高
四、各个功能模块功能构成：
1.总电源
（1）总电源为单相交流220V电源，经空气断路器（带熔断器及漏电保护），最大额定电流为5A，安全可靠。
（2）指示灯：电源线接通电网电源后，红灯亮，表示实训台已接入电源。空气断路器合闸后，绿灯亮，表示实训台进入正常工作状态。
2.可调直流电源
（1）可调直流电源为DC0~30V/2A，并带过载、短路保护功能，保护的整定值可进行调节；直流输出电压采用3位半数字显示的电压表（0~30V），直流输出电流采用3位半数字显示的电流表（0~2A）。
3.多档交流电源和稳压直流电源
（1）多档交流电源3~24V，七档，并带过载、短路保护；当出现过载或短路保护状态时，报警指示灯亮，解除过流或短路信号后，需手动复位。
（2）稳压直流电源±5V、±12V四组。
4.数字电压表与电流表
3位半显示数字电压表一只（0~30V）和3位半显示数字电流表（0~2A）一只。
5.功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ--1KHz）。
3）频率范围:0.1HZ~3MHz,采用键盘直接输入数字设定频率。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
五、可以完成的实训项目
数字电子技术综合应用
项目一基本逻辑门电路功能测试
项目二优先编码器功能测试
项目三二进制译码器和数据选择器功能测试
项目四全加器和超前进位全加器功能测试
项目五数值比较器功能测试
项目六七段码锁存/译码/驱动器功能测试
项目七各类触发器功能测试
项目八双向移位寄存器功能测试
项目九二 -五-十进制计数器功能测试
项目十二位十进制计数/译码/驱动/显示电路
项目十一可逆十进制计数电路功能测试
项目十二 N进制计数电路功能测试
项目十三 555定时器基本应用电路
项目十四微分型单稳态触发器
项目十五集成单稳态触发器及其应用
项目十六集成施密特触发器及其应用
项目十七声光控制节能路灯电路
项目十八 8线数据传输电路
项目十九 4位环形计数节拍发生器
项目二十秒脉冲信号发生器
项目二十一伺服电机测速与时钟脉冲测频电路
项目二十二救护车/消防车声响报警电路
项目二十三 D/A转换器将数码转换成单极性、双极性模拟电压
项目二十四数控变频三角波—方波发生器
项目二十五移位寄存器彩灯显示电路
项目二十六 8位优先编码器抢答电路
项目二十七触摸式密码电子锁电路
项目二十八数字钟电路
项目二十九二位十进制计数符合电路
项目三十交通灯控制电路
项目三十一升/降阶梯波形信号发生器
项目三十二光电转换加/减计数电路
模拟电子技术综合应用、创新实训项目目录
项目一常用二极管的性能测试及应用
项目二双极晶体管及场效管输出特性的测定
项目三单管放大电路的研究
项目四两极放大电路及负反馈放大电路的研究
项目五助听器电路的调试（电子产品线路）（综合应用）
项目六恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目七三极管放大电路故障排除
项目八整流、滤波及稳压电路的研究
项目九直流稳压正、负电源电路的研究
项目十典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一 OTL功率放大电路的故障排除
项目十二 LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三运算放大器基本运算电路
项目十四对由运放器组成的积分运算电路、微分运算电路
项目十五对由运放器组成的电压比较器传输特性的研究
项目十六气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七方波、三角波和锯齿波发生器电路的研究与测试
项目十八三角波、方波及正弦波发生器的制作竞赛
项目十九 RC（文式桥式）正弦波振荡器和制作与调试
项目二十电容三点式LC正弦波发生器
项目二十一有源滤波电路研究
项目二十二直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
